| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | DC | ~ | 8.05 | GHz |
| 通带损耗 | / | / | 2.0 | dB | ||
| 带外抑制 | 9.2-10 | GHz≥ | 50 | dB | ||
| 带外抑制 | 11-16 | GHz≥ | 70 | dB | ||
| 带外抑制 | 16-18 | GHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.8 |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 本导 |
| 功率容量 | 20W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+85℃设计保证 |
| 质量等级 | 工业级 |

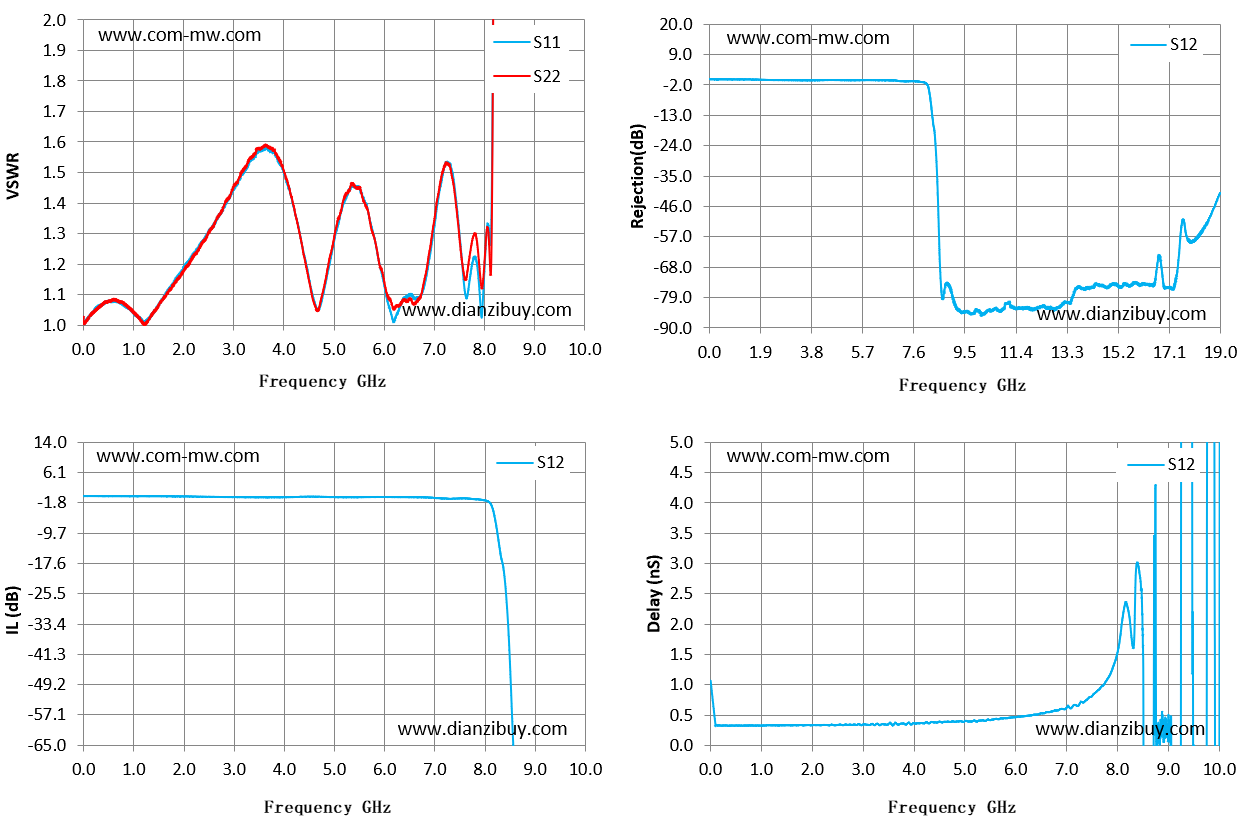

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 0.71 | 1.08 | 1.08 | -0.07 | -0.07 | 0.33 |
| 1.43 | 1.05 | 1.05 | -0.08 | -0.08 | 0.33 |
| 2.14 | 1.22 | 1.21 | -0.18 | -0.18 | 0.33 |
| 2.86 | 1.4 | 1.41 | -0.27 | -0.27 | 0.34 |
| 3.57 | 1.57 | 1.58 | -0.37 | -0.37 | 0.34 |
| 4.29 | 1.32 | 1.32 | -0.25 | -0.25 | 0.36 |
| 5 | 1.27 | 1.28 | -0.29 | -0.29 | 0.4 |
| 5.71 | 1.35 | 1.35 | -0.28 | -0.28 | 0.45 |
| 6.43 | 1.09 | 1.08 | -0.32 | -0.32 | 0.51 |
| 7.14 | 1.47 | 1.48 | -0.66 | -0.66 | 0.66 |
| 7.86 | 1.19 | 1.26 | -0.91 | -0.91 | 1.18 |
| 8.57 | 39.46 | 26.27 | -67.08 | -67.08 | -3.85 |
| 9.29 | 48.4 | 19.31 | -83.62 | -83.62 | 22.87 |
| 10 | 59.48 | 21.83 | -83.82 | -83.82 | -2.11 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
