| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 10.7 | ~ | 14.5 | GHz |
| 通带损耗 | / | / | 0.9 | dB | ||
| 带外抑制 | DC-9.75 | GHz≥ | 48 | dB | ||
| 带外抑制 | 14.75-15.5 | GHz≥ | 30 | dB | ||
| 带外抑制 | 15.5-26 | GHz≥ | 45 | dB | ||
| 通带驻波 | / | / | 1.5 |

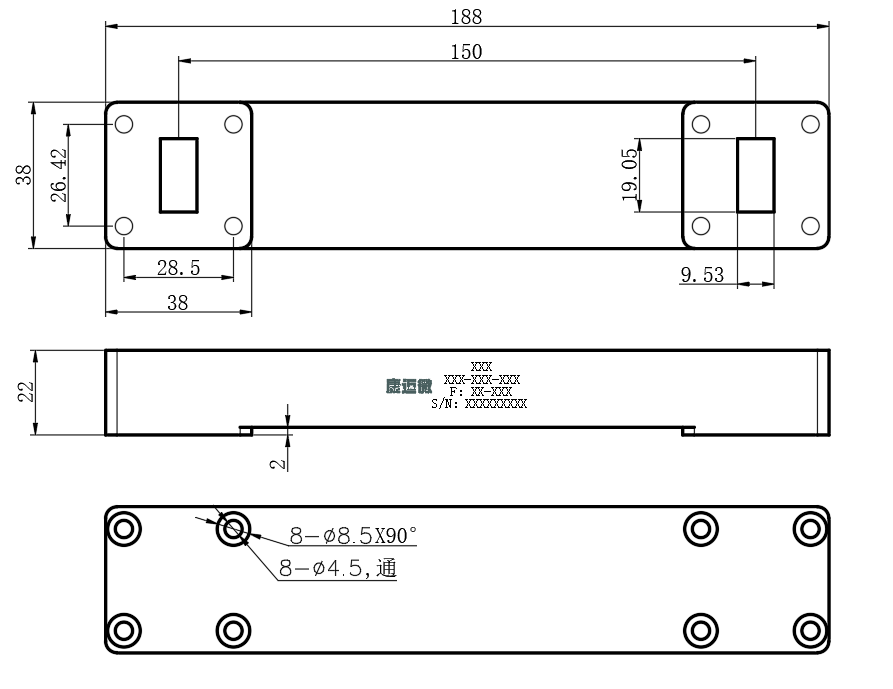

| 接口形式 | 波导口 |
| 波导口型号 | BJ120 |
| 波导法兰型号 | FBP120 |
| 表面 | 黑色烤漆 |
| 功率容量 | 30W设计保证 |
| 产品外壳材料 | 铝6061 |
| 时延波动 | ≤1.8ns |
| 工作温度 | -40~+70℃设计保证 |
| 质量等级 | 工业级 |

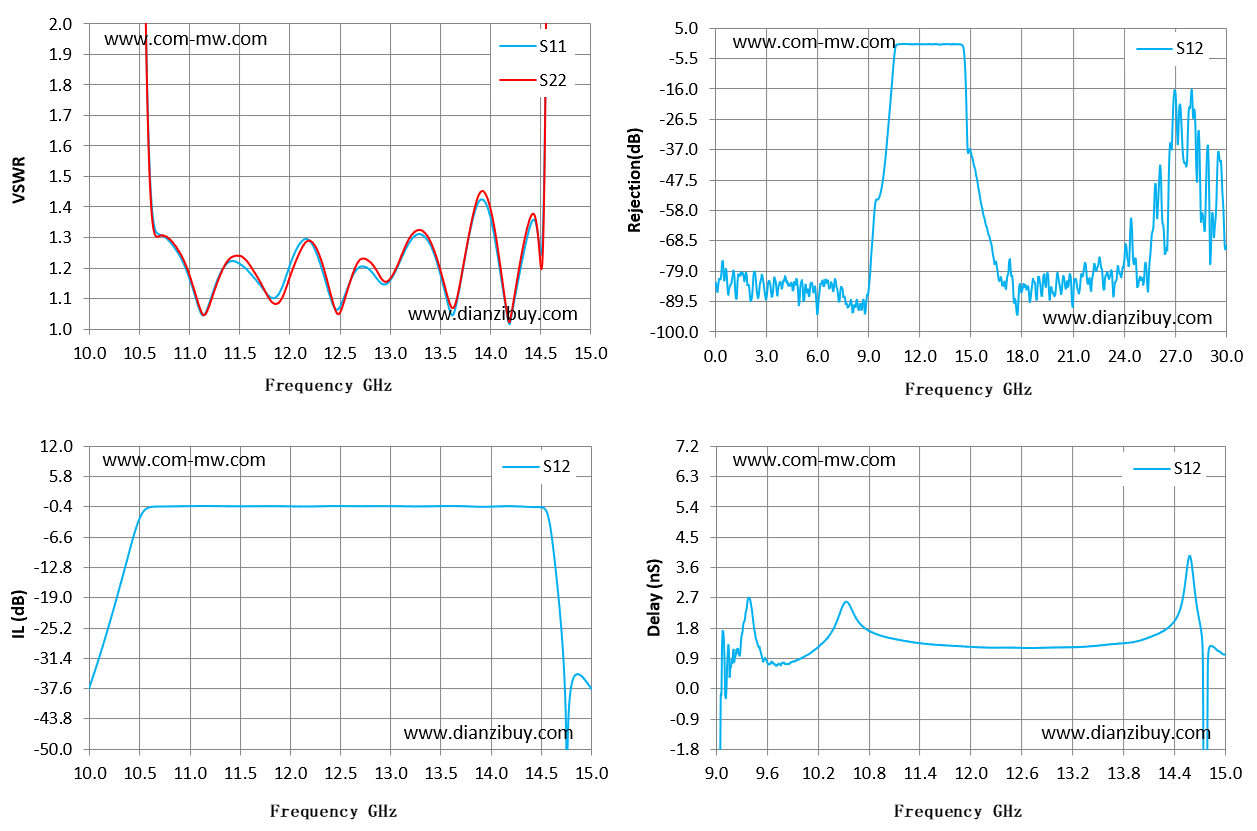

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
| 10 | 76.15 | 457.21 | -37.55 | 0.91 |
| 10.36 | 29.13 | 47 | -12.71 | 1.7 |
| 10.71 | 1.31 | 1.31 | -0.32 | 1.87 |
| 11.07 | 1.09 | 1.1 | -0.22 | 1.49 |
| 11.43 | 1.22 | 1.24 | -0.27 | 1.34 |
| 11.79 | 1.11 | 1.1 | -0.26 | 1.27 |
| 12.14 | 1.29 | 1.28 | -0.31 | 1.23 |
| 12.5 | 1.07 | 1.05 | -0.23 | 1.22 |
| 12.86 | 1.17 | 1.2 | -0.25 | 1.22 |
| 13.21 | 1.29 | 1.31 | -0.29 | 1.23 |
| 13.57 | 1.09 | 1.11 | -0.23 | 1.3 |
| 13.93 | 1.42 | 1.45 | -0.38 | 1.39 |
| 14.29 | 1.18 | 1.21 | -0.31 | 1.74 |
| 14.64 | 19.44 | 29.87 | -11.76 | 2.98 |
| 15 | 65.86 | 215.89 | -37.63 | 1.01 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
