波导接口，低损耗
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 10700 | ~ | 12750 | MHz |
| 插入损耗 | 0.3 | dB | ||
| 隔离度 | 18 | dB | ||
| 驻波比 | 1.3 |
| 通过功率 | 10W设计保证 |
| 耐反射功率 | 1W设计保证 |
| 传输方向 | 从左到右 |
| 接口形式 | 波导口 |
| 波导口型号 | BJ120 |
| 工作温度 | -40~+70℃设计保证 |

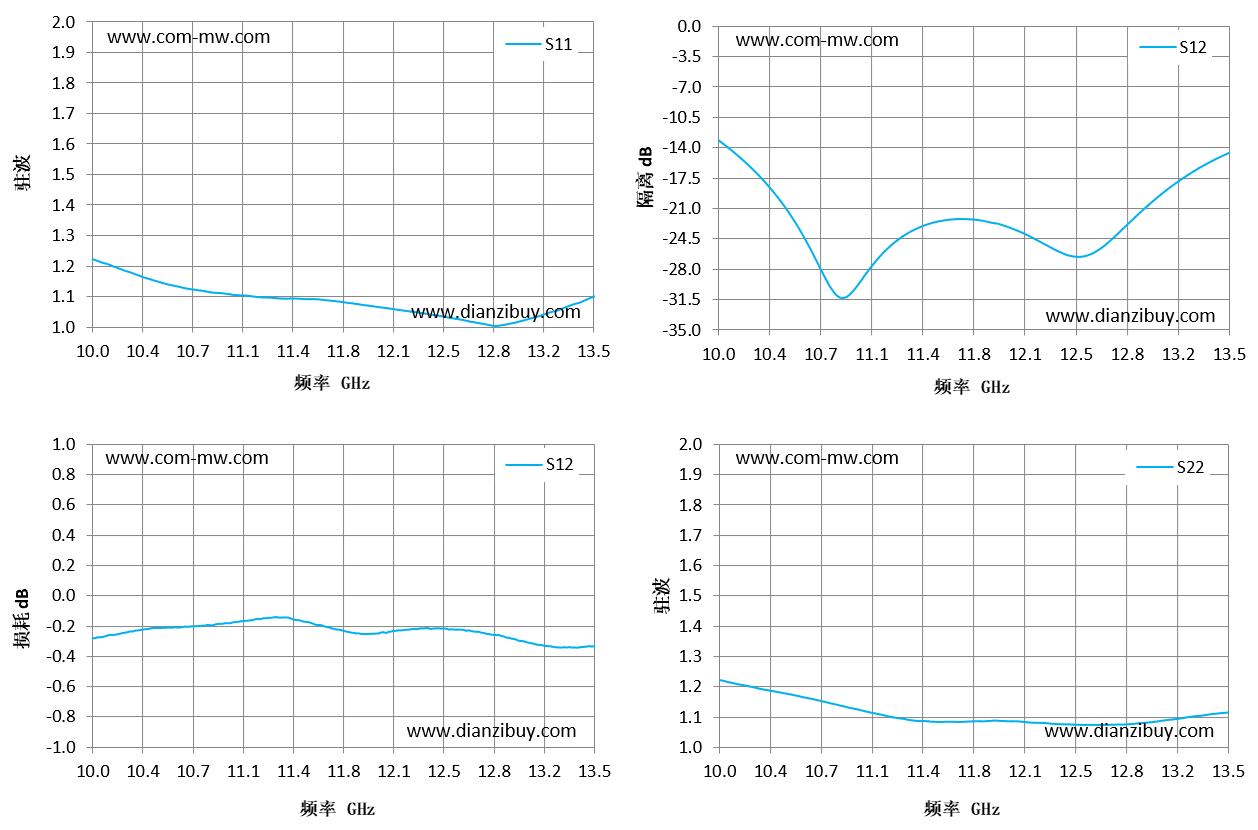

| 频率 GHz | S11 驻波 | S12 损耗 dB | S12 隔离 dB | S22 驻波 |
| 10 | 1.23 | -0.29 | -13 | 1.22 |
| 10.25 | 1.18 | -0.24 | -16.73 | 1.2 |
| 10.5 | 1.14 | -0.21 | -21.76 | 1.17 |
| 10.75 | 1.12 | -0.2 | -29.2 | 1.15 |
| 11 | 1.1 | -0.18 | -28.7 | 1.12 |
| 11.25 | 1.1 | -0.15 | -24.4 | 1.09 |
| 11.5 | 1.09 | -0.17 | -22.55 | 1.08 |
| 11.75 | 1.08 | -0.23 | -22.26 | 1.08 |
| 12 | 1.07 | -0.25 | -23.21 | 1.08 |
| 12.25 | 1.05 | -0.22 | -25.17 | 1.08 |
| 12.5 | 1.03 | -0.22 | -26.54 | 1.07 |
| 12.75 | 1.01 | -0.25 | -23.69 | 1.07 |
| 13 | 1.02 | -0.3 | -19.91 | 1.08 |
| 13.25 | 1.05 | -0.34 | -16.91 | 1.1 |
| 13.5 | 1.1 | -0.34 | -14.72 | 1.11 |
安装面平整，接地良好，隔离器、环行器是单向器件，一定要注意的输入输出端口； 隔离器、环行器是磁性器件，请使用不锈钢螺钉固定，禁止使用钢螺钉，禁止把器件安装在钢材质的机壳上，与其它带永磁的器件或其它隔离器同时安装在一个组件里，请保持器件之间的距离大于1cm以上，否则可能会影响产品电性能；产品整体温度大于125℃的情况下，请在订货前与我们协商； 清洗产品表面，请勿将产品浸泡清洗液中清洗；如果长期单独存隔离器环行器，请存放在湿度小于25%的防潮箱中。
