| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 0.1 | ~ | 18 | GHz |
| 衰减范围 | 0.5 | ~ | 31.5 | dB |
| 插入损耗 | 3.5 | dB | ||
| 驻波比 | 1.8 | |||
| 0.5dB衰减精度 | 0.3 | 0.5 | 0.8 | dB |
| 1dB衰减精度 | 0.6 | 1 | 1.4 | dB |
| 2dB衰减精度 | 1.5 | 2 | 2.5 | dB |
| 4dB衰减精度 | 3 | 4 | 5 | dB |
| 8dB衰减精度 | 6.5 | 8 | 9.5 | dB |
| 16dB衰减精度 | 14.5 | 16 | 17.5 | dB |
| 步进 | 0.5dB |
| 功率容量 | 0.4W设计保证 |
| 阻抗 | 50Ω |

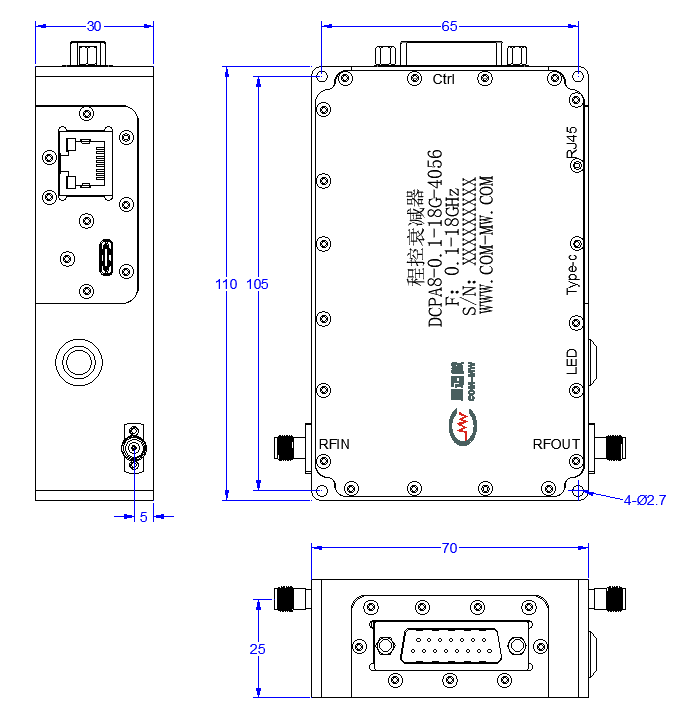

| 接口形式 | SMA-K可拆0.38mm针 |
| 表面 | 镀镍 |
| 工作电压 | +5V |
| 工作电流 | 使用Ethernet，USB-C or RS232控制该模块的时候，工作电流为300mA;使用TTL控制的时候，其余控制需要断电，此时工作电流为60mA。 |
| 工作温度 | -0~+50℃设计保证 |
| 储存温度 | -30~+85℃设计保证 |
| 控制接口 | USB-C/TTL/RS232/ETHERNTE CONTROLUS |
| 引脚 | 说明 | 电压 |
| 1 | 电源电压 | +5V |
| 2 | 接地 | GND |
| 3 | RS232-TX | |
| 4 | RS232-RX | |
| 5 | TTL-EN | +3.3V/0V |
| 6 | TRIGGER | +3.3V/0V |
| 7 | 不连接 | |
| 8 | ATT1-0.5（A1） | +3.3V/0V |
| 9 | ATT1-1(A2) | +3.3V/0V |
| 10 | ATT1-2(A3) | +3.3V/0V |
| 11 | ATT1-4(A4) | +3.3V/0V |
| 12 | ATT1-8(A5) | +3.3V/0V |
| 13 | ATT1-16(A6) | +3.3V/0V |
| 14 | 不连接 | |
| 15 | 不连接 |

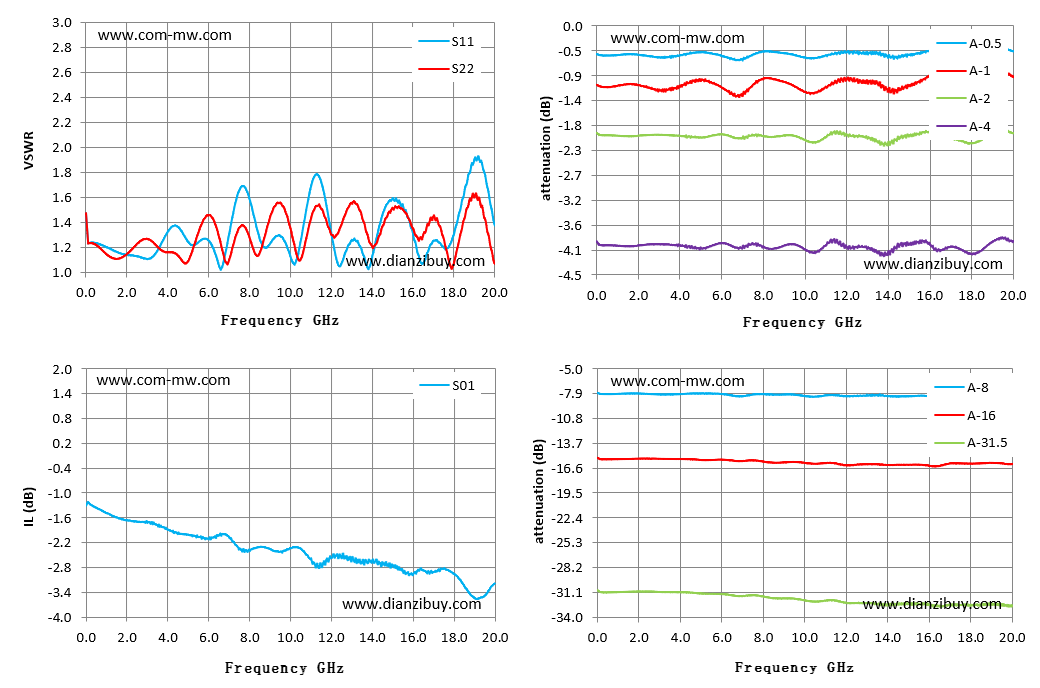

| Frequency GHz | S11 驻波 | S01 损耗 dB | A-0.5 衰减 dB | A-1 衰减 dB | A-2 衰减 dB | A-4 衰减 dB | A-8 衰减 dB | A-16 衰减 dB |
| 0.01 | 1.48 | -1.32 | -0.51 | -1.06 | -1.93 | -3.89 | -7.84 | -15.3 |
| 1.43 | 1.17 | -1.58 | -0.52 | -1.06 | -1.99 | -3.98 | -7.91 | -15.5 |
| 2.86 | 1.11 | -1.70 | -0.57 | -1.16 | -1.97 | -3.95 | -8.00 | -15.5 |
| 4.29 | 1.37 | -1.94 | -0.52 | -1.06 | -1.99 | -3.98 | -7.94 | -15.5 |
| 5.71 | 1.27 | -2.08 | -0.52 | -1.06 | -1.97 | -3.95 | -7.93 | -15.6 |
| 7.14 | 1.42 | -2.14 | -0.59 | -1.21 | -2.01 | -3.98 | -8.18 | -15.7 |
| 8.57 | 1.24 | -2.30 | -0.47 | -0.97 | -2.00 | -4.02 | -8.04 | -15.9 |
| 10.00 | 1.13 | -2.33 | -0.57 | -1.19 | -2.06 | -4.04 | -8.20 | -16.0 |
| 11.43 | 1.76 | -2.77 | -0.50 | -1.01 | -1.92 | -3.88 | -8.10 | -16.0 |
| 12.86 | 1.22 | -2.58 | -0.49 | -1.01 | -2.00 | -4.00 | -8.16 | -16.1 |
| 14.29 | 1.33 | -2.70 | -0.58 | -1.20 | -2.06 | -4.00 | -8.26 | -16.2 |
| 15.71 | 1.45 | -2.94 | -0.47 | -0.96 | -1.92 | -3.89 | -8.16 | -16.2 |
| 17.14 | 1.26 | -2.90 | -0.50 | -1.05 | -2.04 | -3.99 | -8.12 | -16.0 |
| 18.57 | 1.69 | -3.30 | -0.48 | -1.00 | -2.04 | -4.03 | -8.05 | -16.0 |
| 20.00 | 1.37 | -3.19 | -0.46 | -0.93 | -1.94 | -3.89 | -8.28 | -16.1 |
1、当TRIGGER=0时，网口，type-c，232无论发送什么命令，FPGA都不响应，当TRIGGER=1时，FPGA才会响应，且TRIGGER再次变为0是，FPGA的状态保持为此次状态，直到TRIGGER=1时，接收到下一状态；
2、当需要使用TTL直接控制的时候，需要将TTL-EN=1，使网口，232，type-c的供电全部关闭，当需要使用网口，232，type-c控制时，需要将TTL-EN=0并把15芯连接器上的ATT引脚全部悬空；
3、可提供type-c控制软件
| 衰减0dB | AA 00 02 03 04 05 06 55 | |
| 衰减0.5dB | AA 01 02 03 04 05 06 55 | |
| 衰减1dB | AA 02 02 03 04 05 06 55 | |
| 衰减2dB | AA 04 02 03 04 05 06 55 | |
| 衰减4dB | AA 08 02 03 04 05 06 55 | |
| 衰减8dB | AA 10 02 03 04 05 06 55 | |
| 衰减16dB | AA 20 02 03 04 05 06 55 | |
| 衰减31.5dB | AA 3F 02 03 04 05 06 55 |
| 衰减量 | A1 | A2 | A3 | A4 | A5 | A6 |
| 0dB | 1 | 1 | 1 | 1 | 1 | 1 |
| 0.5dB | 0 | 1 | 1 | 1 | 1 | 1 |
| 1dB | 1 | 0 | 1 | 1 | 1 | 1 |
| 2dB | 1 | 1 | 0 | 1 | 1 | 1 |
| 4dB | 1 | 1 | 1 | 0 | 1 | 1 |
| 8dB | 1 | 1 | 1 | 1 | 0 | 1 |
| 16dB | 1 | 1 | 1 | 1 | 1 | 0 |
| 31.5dB | 0 | 0 | 0 | 0 | 0 | 0 |
