| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 150 | ~ | 1900 | MHz |
| 通带损耗 | / | / | 2 | dB | ||
| 带外抑制 | DC-100 | MHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.8 |

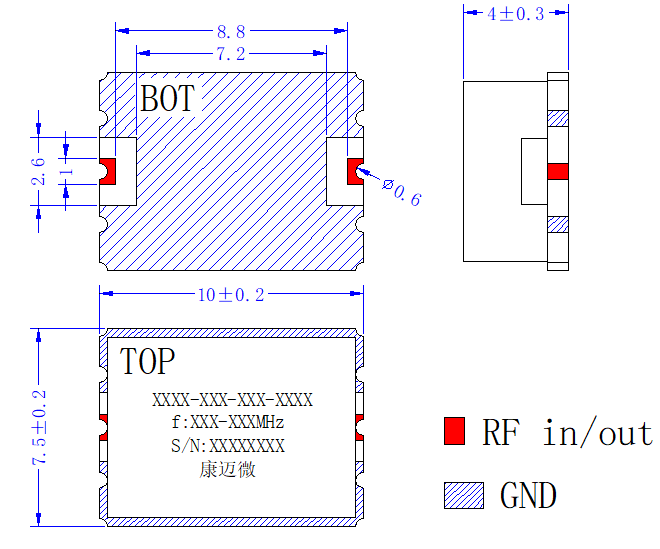

| 接口形式 | 表面贴装 |
| 功率容量 | 1W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

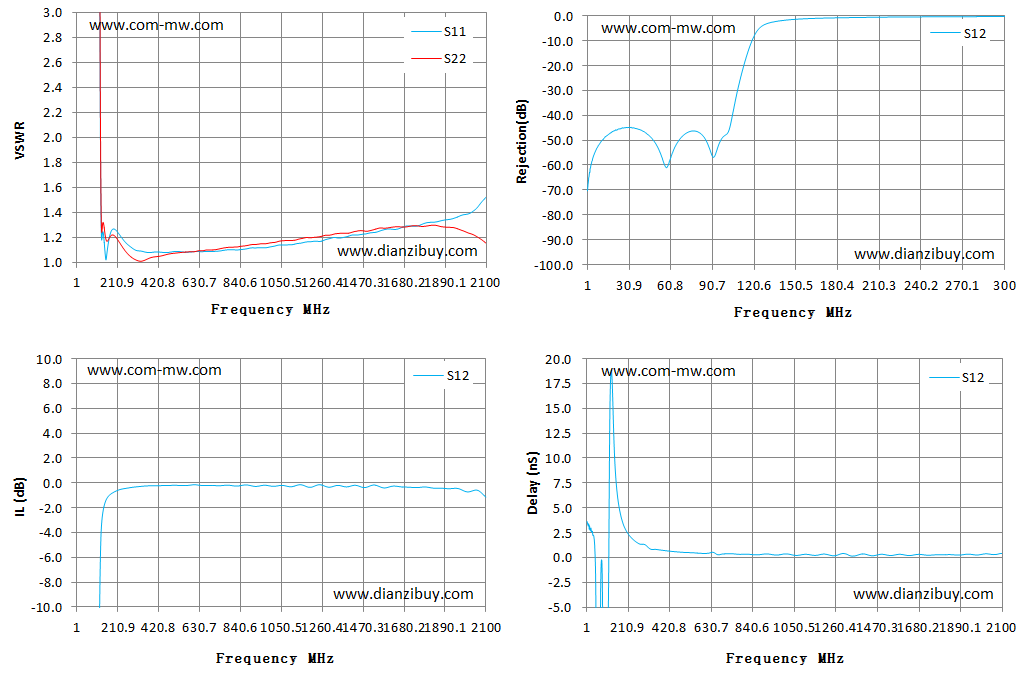

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
|---|---|---|---|---|---|
| 1 | 213.01 | 99.1 | -70.34 | -70.34 | 3.58 |
| 19 | 495.76 | 669.43 | -46.52 | -46.52 | 2.75 |
| 37 | 353.38 | 466.26 | -45.45 | -45.45 | 1.93 |
| 54 | 151.72 | 172.66 | -56.12 | -56.12 | -16.19 |
| 72 | 65.36 | 72.73 | -47.15 | -47.15 | -1.13 |
| 90 | 28.6 | 33.25 | -55.77 | -55.77 | -21.01 |
| 108 | 9.5 | 11.54 | -31.96 | -31.96 | -7.15 |
| 126 | 1.22 | 1.32 | -4.26 | -4.26 | 18.61 |
| 143 | 1.12 | 1.27 | -1.8 | -1.8 | 9.19 |
| 161 | 1.16 | 1.2 | -1.14 | -1.14 | 5.34 |
| 179 | 1.27 | 1.24 | -0.87 | -0.87 | 3.68 |
| 197 | 1.27 | 1.23 | -0.71 | -0.71 | 2.78 |
| 214 | 1.24 | 1.19 | -0.59 | -0.59 | 2.25 |
| 232 | 1.2 | 1.14 | -0.5 | -0.5 | 1.86 |
| 250 | 1.17 | 1.1 | -0.45 | -0.45 | 1.56 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持220℃回流焊。 |
| 3 | 建议分腔使用，芯片端口可互换; |

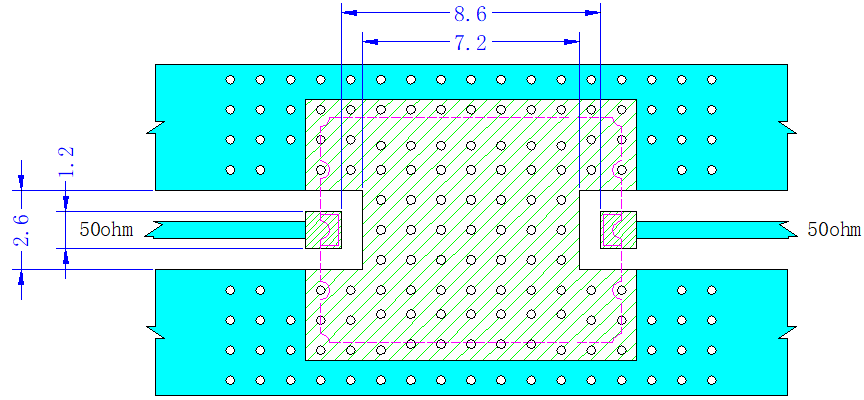

| 4 | 表贴式滤波器的接地很重要，如果接地效果不理想，会对 滤波器的电特性造成影响，尤其是带外抑制指标会明显变差， 在使用中尽量使产品的各个侧面及上、下面与组件的金属壳 体贴合接触，只有良好的接地，正确的安装，才能发挥滤波 器最佳性能，获得最佳效果： |
