| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 120 | ~ | 1800 | MHz |
| 通带损耗 | / | / | 2 | dB | ||
| 带外抑制 | DC-80 | MHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.8 |
| 接口形式 | 表面贴装 |
| 功率容量 | 1W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

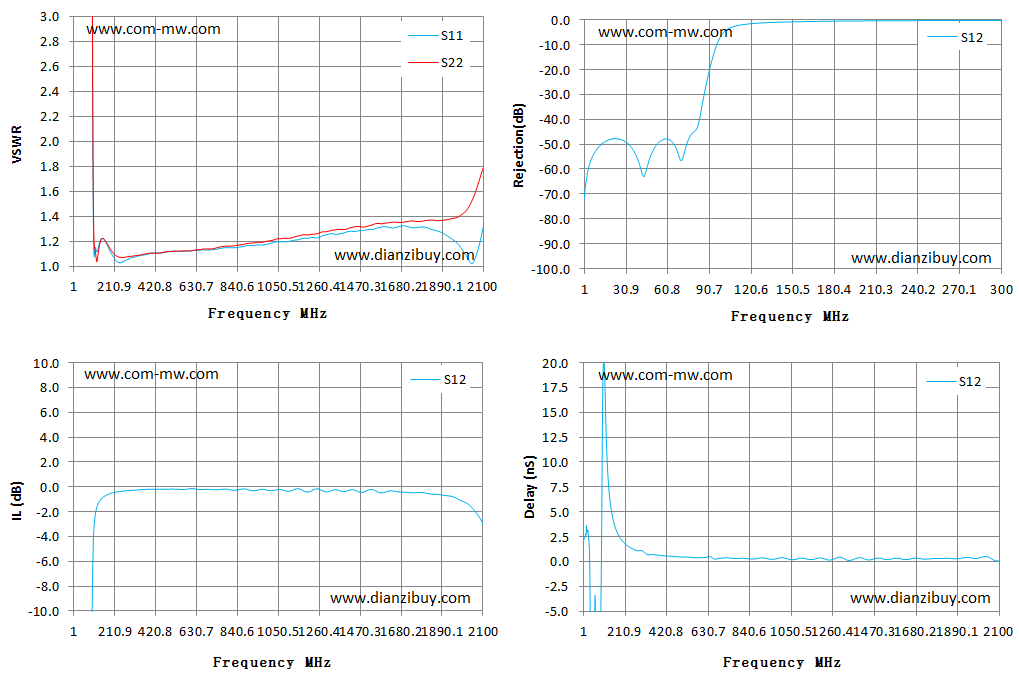

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
|---|---|---|---|---|---|
| 1 | 215.85 | 99.24 | -71.68 | -71.68 | 2.2 |
| 19 | 436.36 | 559.49 | -48.06 | -48.06 | 3.02 |
| 37 | 213.91 | 244.51 | -53.26 | -53.26 | -15.16 |
| 54 | 76.01 | 79.44 | -49.53 | -49.53 | -8.9 |
| 72 | 26.95 | 27.61 | -54.79 | -54.79 | -24.42 |
| 90 | 6.22 | 6.69 | -21.67 | -21.67 | 2.27 |
| 108 | 1.15 | 1.15 | -2.78 | -2.78 | 16.96 |
| 126 | 1.16 | 1.13 | -1.38 | -1.38 | 7.5 |
| 143 | 1.24 | 1.24 | -0.97 | -0.97 | 4.74 |
| 161 | 1.21 | 1.22 | -0.74 | -0.74 | 3.31 |
| 179 | 1.15 | 1.17 | -0.6 | -0.6 | 2.54 |
| 197 | 1.1 | 1.13 | -0.5 | -0.5 | 2.03 |
| 214 | 1.06 | 1.1 | -0.43 | -0.43 | 1.7 |
| 232 | 1.03 | 1.08 | -0.39 | -0.39 | 1.44 |
| 250 | 1.04 | 1.08 | -0.35 | -0.35 | 1.24 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持220℃回流焊。 |
| 3 | 建议分腔使用，芯片端口可互换; |

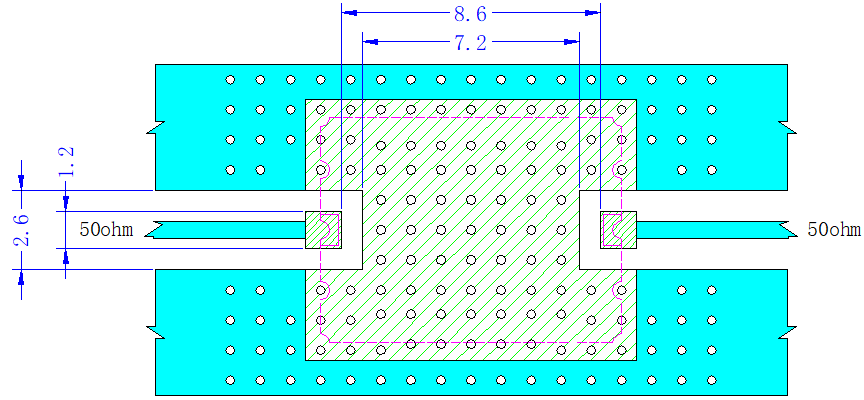

| 4 | 表贴式滤波器的接地很重要，如果接地效果不理想，会对 滤波器的电特性造成影响，尤其是带外抑制指标会明显变差， 在使用中尽量使产品的各个侧面及上、下面与组件的金属壳 体贴合接触，只有良好的接地，正确的安装，才能发挥滤波 器最佳性能，获得最佳效果： |
