| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 105 | ~ | 1800 | MHz |
| 通带损耗 | / | / | 2 | dB | ||
| 带外抑制 | DC-65 | MHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.8 |

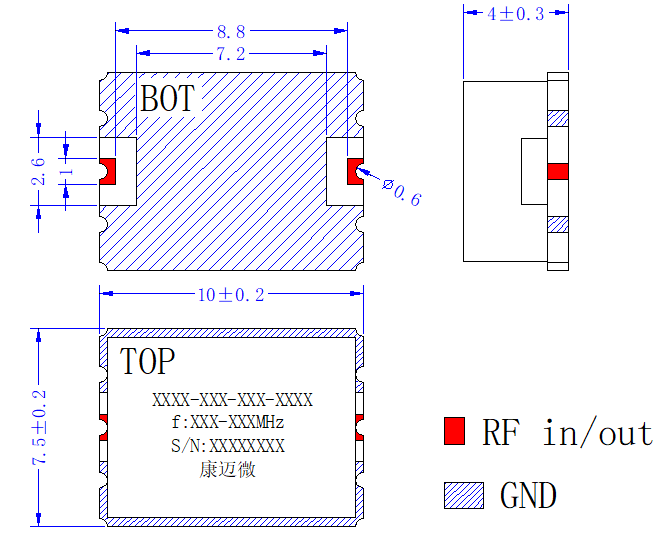

| 接口形式 | 表面贴装 |
| 功率容量 | 1W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

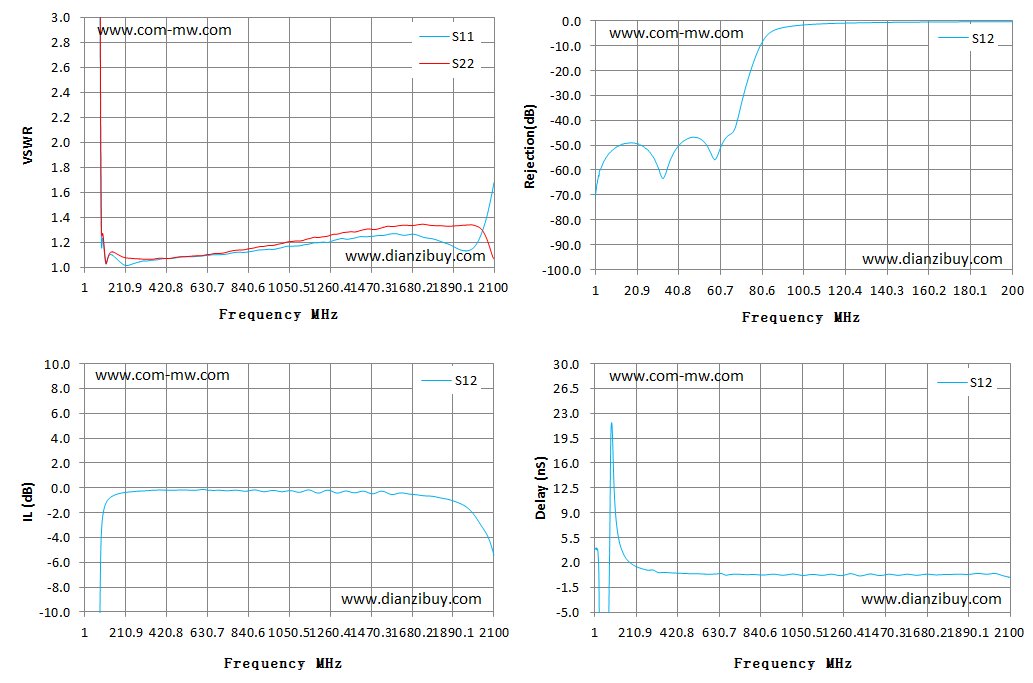

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
|---|---|---|---|---|---|
| 1 | 215.5 | 99.12 | -70.47 | -70.47 | 3.91 |
| 15 | 506.54 | 495.92 | -49.31 | -49.31 | 3.79 |
| 29 | 177.25 | 256.74 | -55.3 | -55.3 | -15.77 |
| 44 | 57.37 | 79.43 | -47.9 | -47.9 | -8.53 |
| 58 | 24.22 | 29.45 | -55.93 | -55.93 | -25.64 |
| 72 | 7.91 | 9.43 | -29.05 | -29.05 | -3.07 |
| 86 | 1.17 | 1.3 | -4.04 | -4.04 | 21.65 |
| 101 | 1.12 | 1.14 | -1.67 | -1.67 | 10.54 |
| 115 | 1.07 | 1.06 | -1.09 | -1.09 | 6.3 |
| 129 | 1.11 | 1.12 | -0.83 | -0.83 | 4.41 |
| 143 | 1.11 | 1.13 | -0.67 | -0.67 | 3.34 |
| 157 | 1.09 | 1.12 | -0.57 | -0.57 | 2.61 |
| 172 | 1.06 | 1.11 | -0.49 | -0.49 | 2.15 |
| 186 | 1.04 | 1.1 | -0.43 | -0.43 | 1.81 |
| 200 | 1.03 | 1.09 | -0.39 | -0.39 | 1.56 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持220℃回流焊。 |
| 3 | 建议分腔使用，芯片端口可互换; |

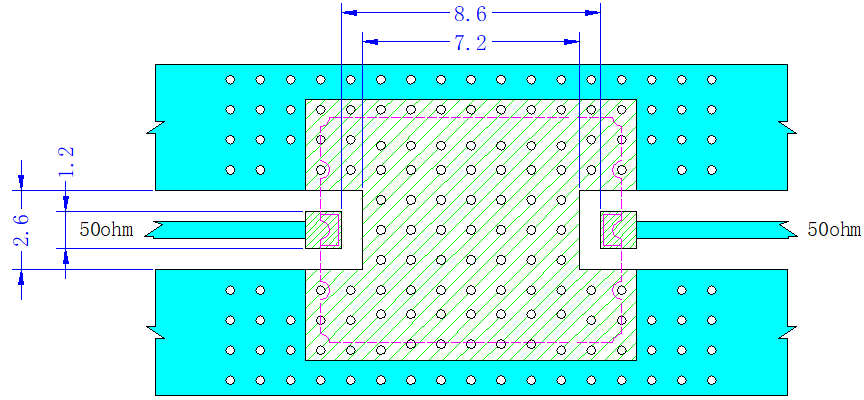

| 4 | 表贴式滤波器的接地很重要，如果接地效果不理想，会对 滤波器的电特性造成影响，尤其是带外抑制指标会明显变差， 在使用中尽量使产品的各个侧面及上、下面与组件的金属壳 体贴合接触，只有良好的接地，正确的安装，才能发挥滤波 器最佳性能，获得最佳效果： |
