| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 1 | ~ | 6 | GHz |
| 通带损耗 | / | / | 2 | dB | ||
| 带外抑制 | DC-750 | MHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.8 |

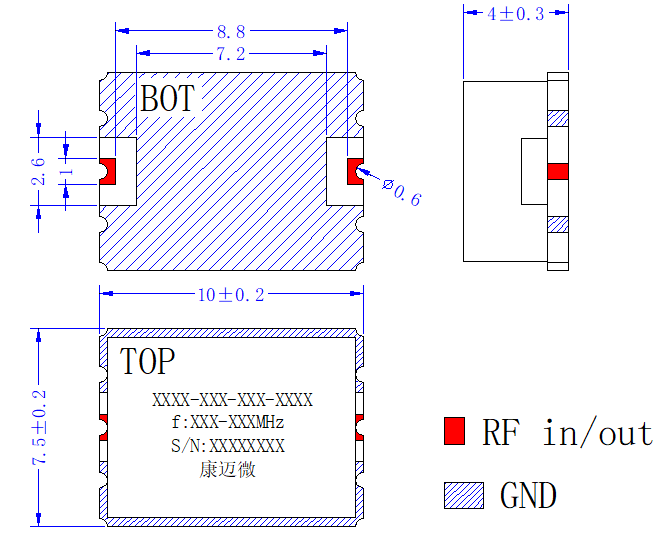

| 接口形式 | 表面贴装 |
| 功率容量 | 1W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

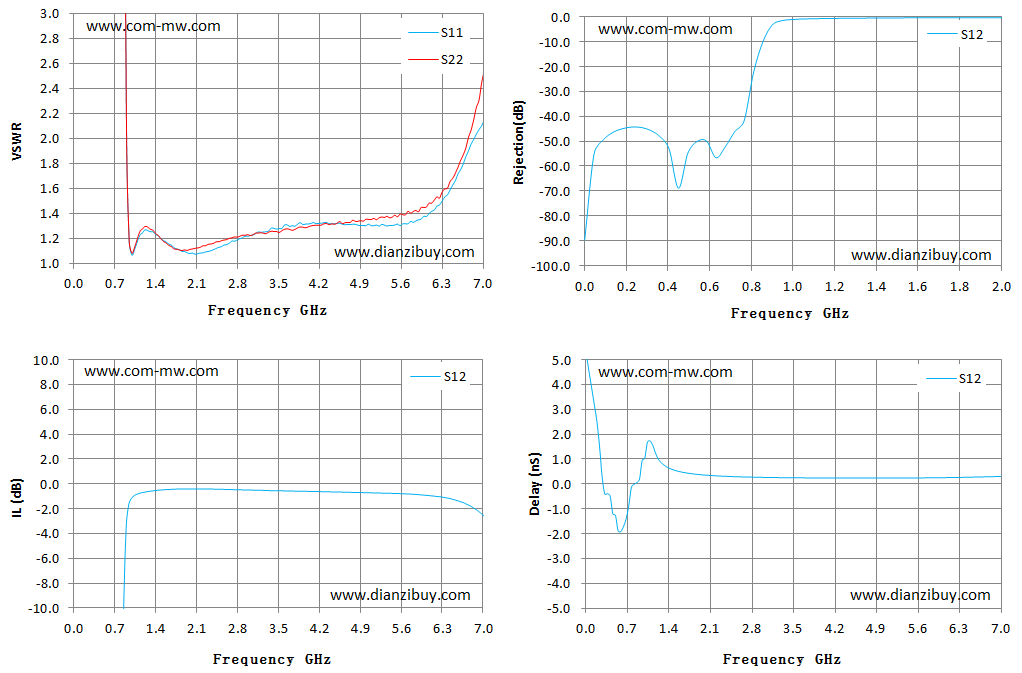

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
|---|---|---|---|---|---|
| 0.01 | 1454.08 | 2484.33 | -89.68 | -89.68 | 5.27 |
| 0.14 | 3508.88 | 156797.41 | -46.45 | -46.45 | 3.24 |
| 0.29 | 427.79 | 790.83 | -44.46 | -44.46 | 0.29 |
| 0.43 | 136.89 | 218.74 | -53.11 | -53.11 | -0.48 |
| 0.57 | 61.04 | 88.06 | -50.08 | -50.08 | -1.89 |
| 0.71 | 29.59 | 38.39 | -52.16 | -52.16 | -1.4 |
| 0.86 | 5.69 | 5.57 | -10.02 | -10.02 | 0.05 |
| 1 | 1.07 | 1.09 | -1.16 | -1.16 | 1.04 |
| 1.14 | 1.23 | 1.26 | -0.76 | -0.76 | 1.55 |
| 1.29 | 1.27 | 1.29 | -0.62 | -0.62 | 0.87 |
| 1.43 | 1.24 | 1.24 | -0.53 | -0.53 | 0.64 |
| 1.57 | 1.19 | 1.18 | -0.47 | -0.47 | 0.53 |
| 1.71 | 1.15 | 1.14 | -0.44 | -0.44 | 0.46 |
| 1.86 | 1.1 | 1.11 | -0.41 | -0.41 | 0.39 |
| 2 | 1.08 | 1.12 | -0.41 | -0.41 | 0.36 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持220℃回流焊。 |
| 3 | 建议分腔使用，芯片端口可互换; |

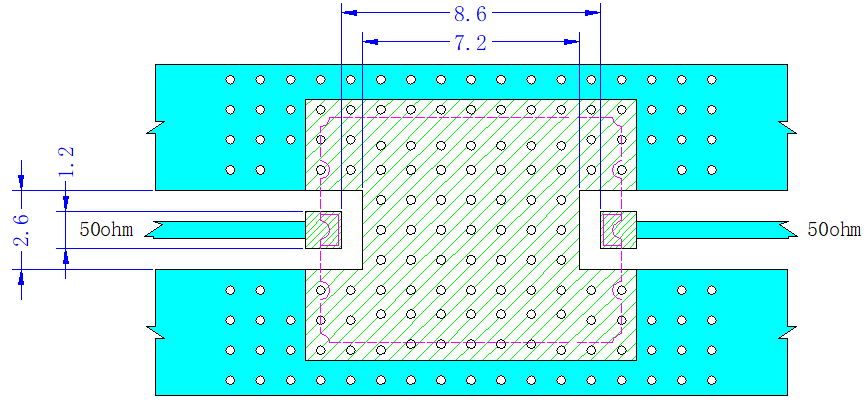

| 4 | 表贴式滤波器的接地很重要，如果接地效果不理想，会对 滤波器的电特性造成影响，尤其是带外抑制指标会明显变差， 在使用中尽量使产品的各个侧面及上、下面与组件的金属壳 体贴合接触，只有良好的接地，正确的安装，才能发挥滤波 器最佳性能，获得最佳效果： |
