| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 1.1 | ~ | 6 | GHz |
| 通带损耗 | / | / | 2 | dB | ||
| 带外抑制 | DC-830 | MHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.8 |

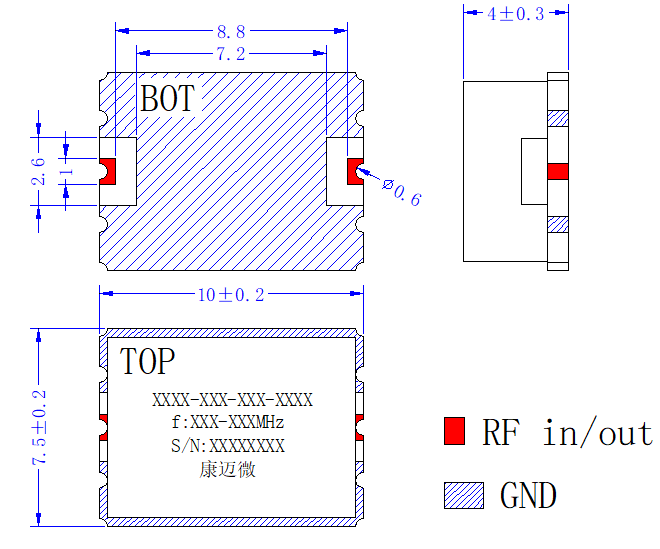

| 接口形式 | 表面贴装 |
| 功率容量 | 1W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

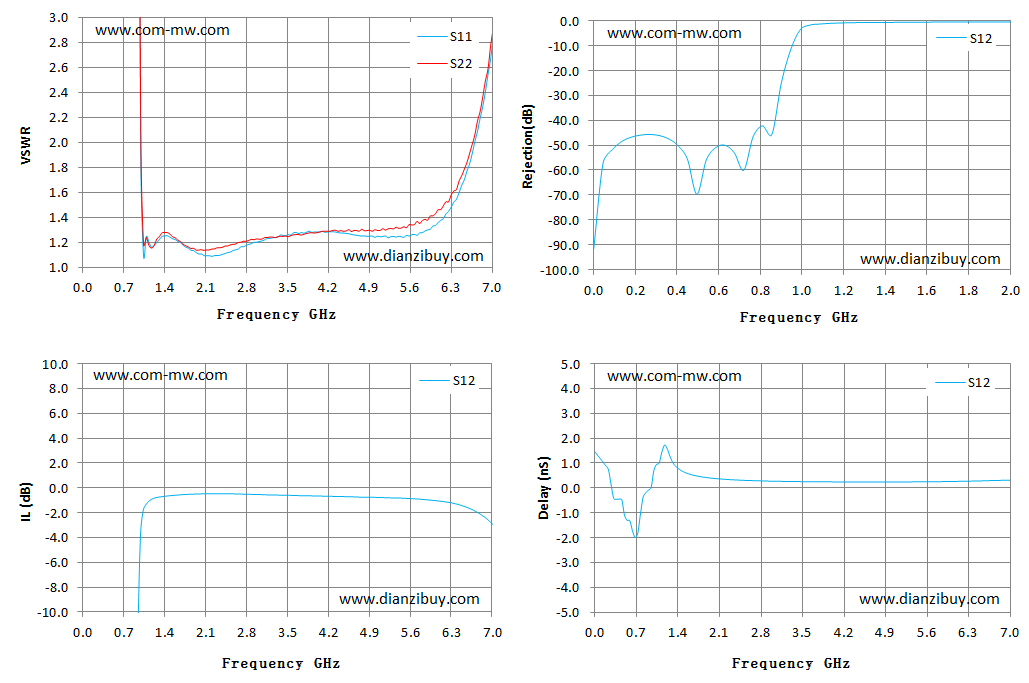

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
|---|---|---|---|---|---|
| 0.01 | 16431.14 | 8379.23 | -91.72 | -91.72 | 1.45 |
| 0.14 | 4240.49 | 3125.25 | -48.44 | -48.44 | 1.03 |
| 0.29 | 528.01 | 907.79 | -45.68 | -45.68 | 0.12 |
| 0.43 | 174.1 | 230.17 | -50.21 | -50.21 | -0.45 |
| 0.57 | 77.48 | 102.3 | -55.97 | -55.97 | -1.3 |
| 0.71 | 42.85 | 55.25 | -53.11 | -53.11 | -1.99 |
| 0.86 | 17.78 | 19.85 | -45.63 | -45.63 | -0.19 |
| 1 | 1.83 | 1.94 | -3.69 | -3.69 | 0.69 |
| 1.14 | 1.22 | 1.18 | -1.1 | -1.1 | 1.43 |
| 1.29 | 1.21 | 1.23 | -0.77 | -0.77 | 1.29 |
| 1.43 | 1.27 | 1.28 | -0.68 | -0.68 | 0.79 |
| 1.57 | 1.25 | 1.25 | -0.61 | -0.61 | 0.61 |
| 1.71 | 1.21 | 1.21 | -0.56 | -0.56 | 0.51 |
| 1.86 | 1.15 | 1.16 | -0.51 | -0.51 | 0.43 |
| 2 | 1.12 | 1.14 | -0.48 | -0.48 | 0.39 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持220℃回流焊。 |
| 3 | 建议分腔使用，芯片端口可互换; |

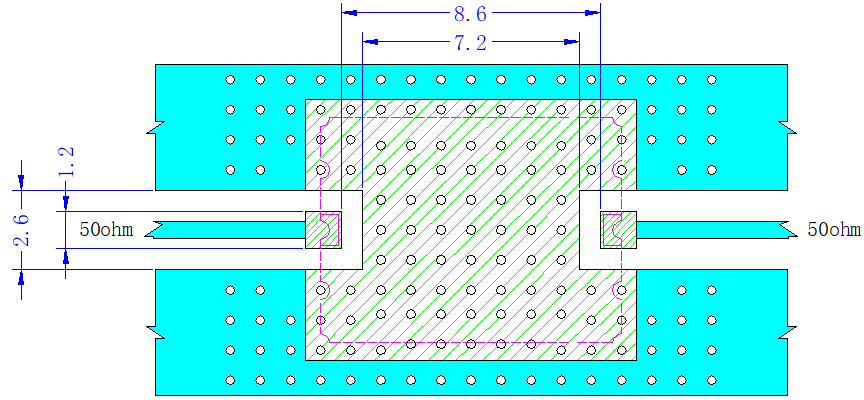

| 4 | 表贴式滤波器的接地很重要，如果接地效果不理想，会对 滤波器的电特性造成影响，尤其是带外抑制指标会明显变差， 在使用中尽量使产品的各个侧面及上、下面与组件的金属壳 体贴合接触，只有良好的接地，正确的安装，才能发挥滤波 器最佳性能，获得最佳效果： |
