| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 0.85 | ~ | 6 | GHz |
| 通带损耗 | / | / | 2 | dB | ||
| 带外抑制 | DC-600 | MHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.8 |

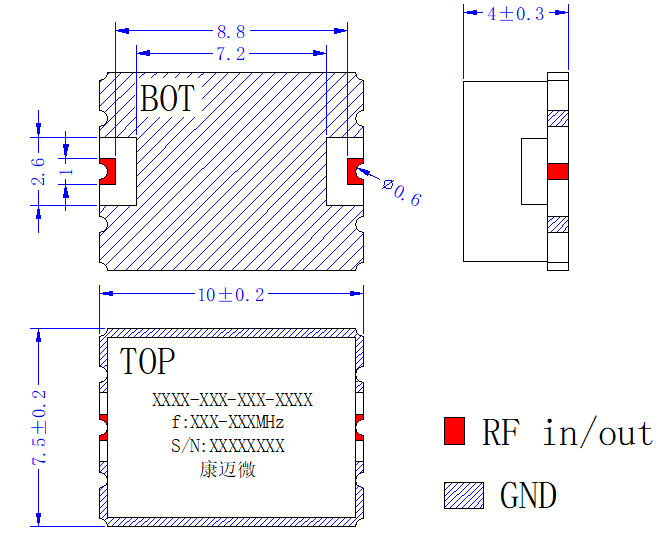

| 接口形式 | 表面贴装 |
| 功率容量 | 1W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

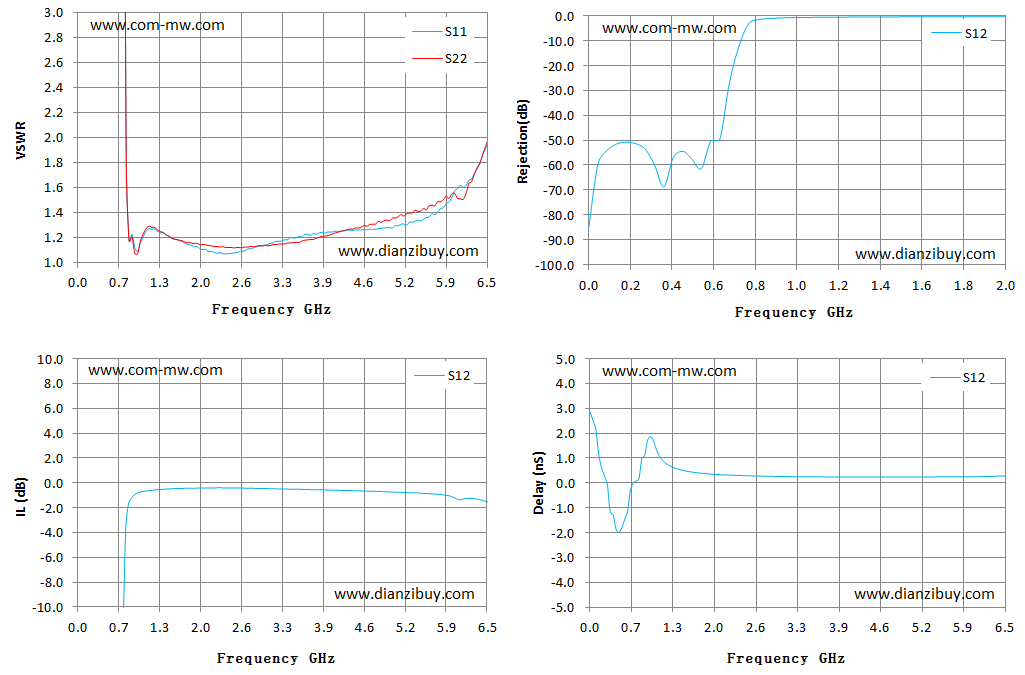

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
|---|---|---|---|---|---|
| 0.01 | 6066.52 | 7771.83 | -85.19 | -85.19 | 2.84 |
| 0.14 | 2395.57 | 3497.71 | -51.43 | -51.43 | 1.15 |
| 0.29 | 310.77 | 485.64 | -53.52 | -53.52 | -0.08 |
| 0.43 | 101.75 | 143.9 | -57.05 | -57.05 | -1.85 |
| 0.57 | 43.02 | 53.51 | -61.41 | -61.41 | -1.47 |
| 0.71 | 15.61 | 16.53 | -26.94 | -26.94 | |
| 0.86 | 1.23 | 1.21 | -1.22 | -1.22 | 1.11 |
| 1 | 1.16 | 1.17 | -0.74 | -0.74 | 1.71 |
| 1.14 | 1.28 | 1.29 | -0.63 | -0.63 | 0.93 |
| 1.29 | 1.25 | 1.27 | -0.54 | -0.54 | 0.67 |
| 1.43 | 1.23 | 1.22 | -0.5 | -0.5 | 0.54 |
| 1.57 | 1.19 | 1.19 | -0.46 | -0.46 | 0.47 |
| 1.71 | 1.17 | 1.18 | -0.44 | -0.44 | 0.41 |
| 1.86 | 1.13 | 1.16 | -0.43 | -0.43 | 0.37 |
| 2 | 1.11 | 1.15 | -0.41 | -0.41 | 0.34 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持220℃回流焊。 |
| 3 | 建议分腔使用，芯片端口可互换; |

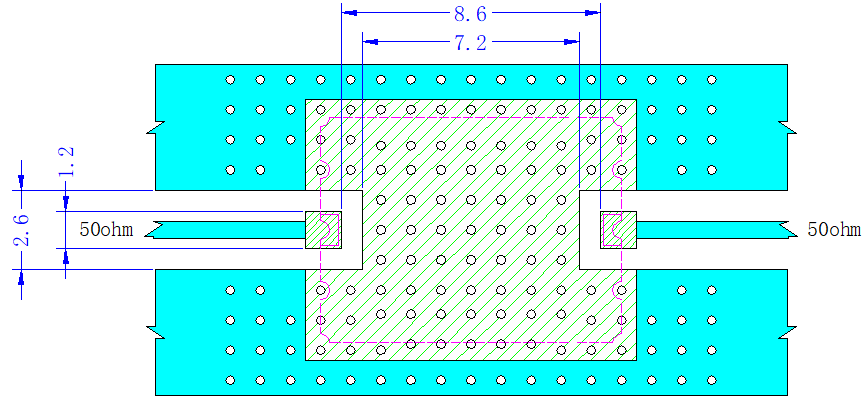

| 4 | 表贴式滤波器的接地很重要，如果接地效果不理想，会对 滤波器的电特性造成影响，尤其是带外抑制指标会明显变差， 在使用中尽量使产品的各个侧面及上、下面与组件的金属壳 体贴合接触，只有良好的接地，正确的安装，才能发挥滤波 器最佳性能，获得最佳效果： |
