| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 0.65 | ~ | 4 | GHz |
| 通带损耗 | / | / | 2 | dB | ||
| 带外抑制 | DC-480 | MHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.8 |

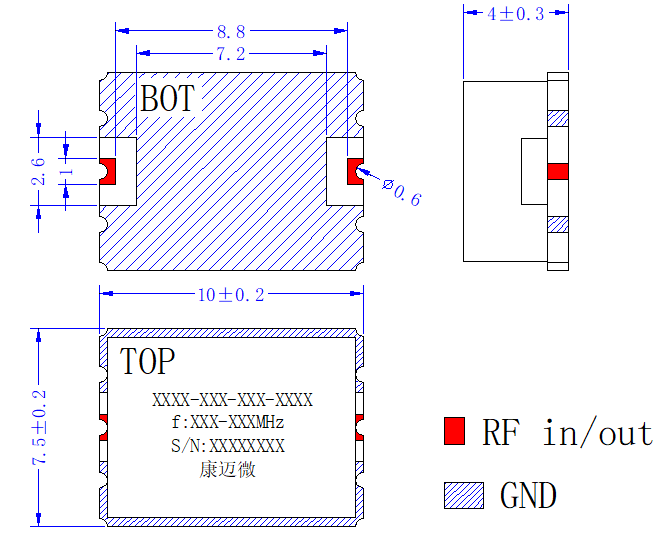

| 接口形式 | 表面贴装 |
| 功率容量 | 1W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

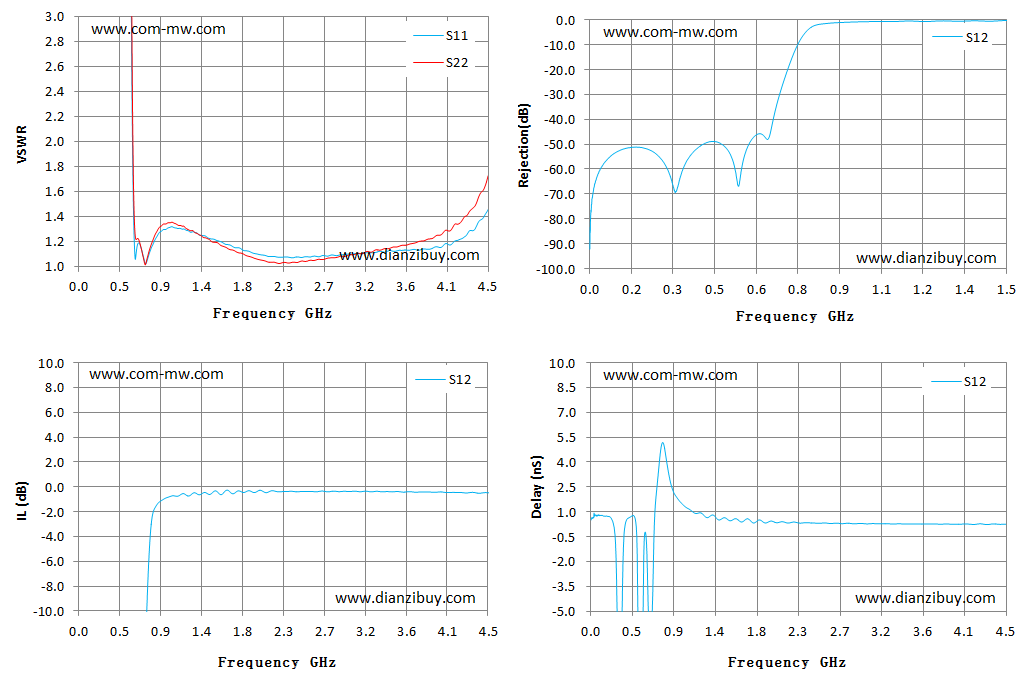

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
|---|---|---|---|---|---|
| 1 | 223.7 | 90.16 | -92.15 | -92.15 | 0.51 |
| 108 | 1550.48 | 1658.42 | -51.37 | -51.37 | 0.74 |
| 215 | 1071.93 | 504.24 | -61.36 | -61.36 | -5.96 |
| 322 | 95.79 | 192.66 | -49.07 | -49.07 | 0.7 |
| 429 | 39.8 | 66.77 | -50.48 | -50.48 | -1.77 |
| 536 | 10.03 | 14.39 | -19.62 | -19.62 | 2.48 |
| 643 | 1.19 | 1.24 | -1.48 | -1.48 | 2.9 |
| 751 | 1.06 | 1.08 | -0.79 | -0.79 | 1.41 |
| 858 | 1.26 | 1.31 | -0.55 | -0.55 | 0.9 |
| 965 | 1.32 | 1.37 | -0.5 | -0.5 | 0.72 |
| 1072 | 1.33 | 1.37 | -0.6 | -0.6 | 0.62 |
| 1179 | 1.31 | 1.33 | -0.62 | -0.62 | 0.58 |
| 1286 | 1.29 | 1.29 | -0.51 | -0.51 | 0.53 |
| 1393 | 1.26 | 1.25 | -0.33 | -0.33 | 0.42 |
| 1500 | 1.23 | 1.21 | -0.28 | -0.28 | 0.35 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持220℃回流焊。 |
| 3 | 建议分腔使用，芯片端口可互换; |

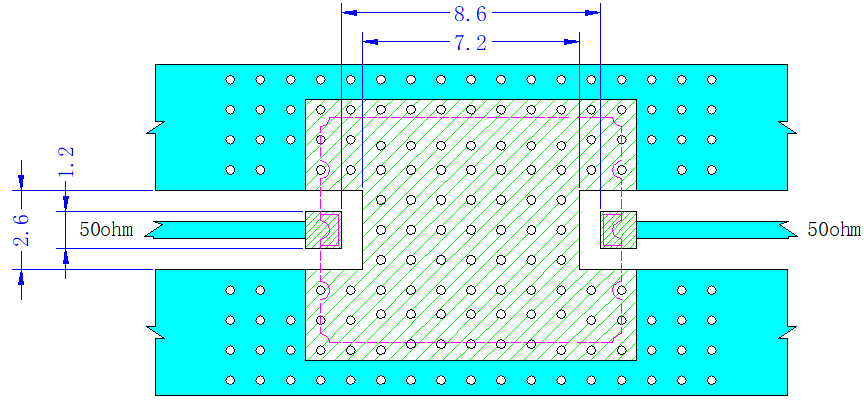

| 4 | 表贴式滤波器的接地很重要，如果接地效果不理想，会对 滤波器的电特性造成影响，尤其是带外抑制指标会明显变差， 在使用中尽量使产品的各个侧面及上、下面与组件的金属壳 体贴合接触，只有良好的接地，正确的安装，才能发挥滤波 器最佳性能，获得最佳效果： |
