| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 0.53 | ~ | 4 | GHz |
| 通带损耗 | / | / | 2 | dB | ||
| 带外抑制 | DC-370 | MHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.8 |

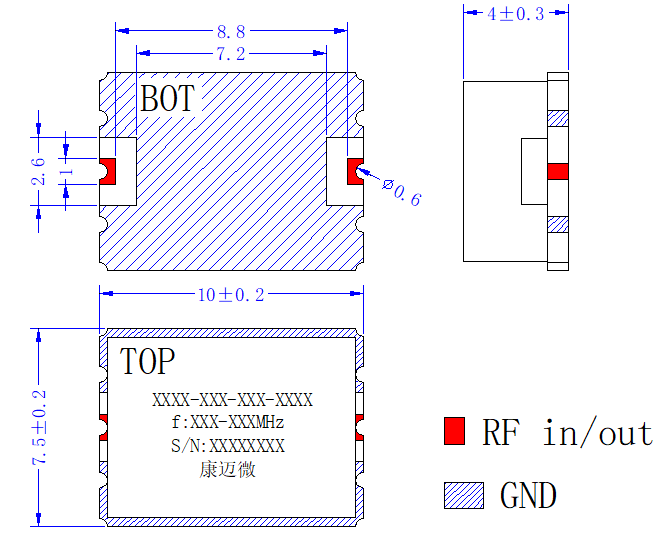

| 接口形式 | 表面贴装 |
| 功率容量 | 1W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

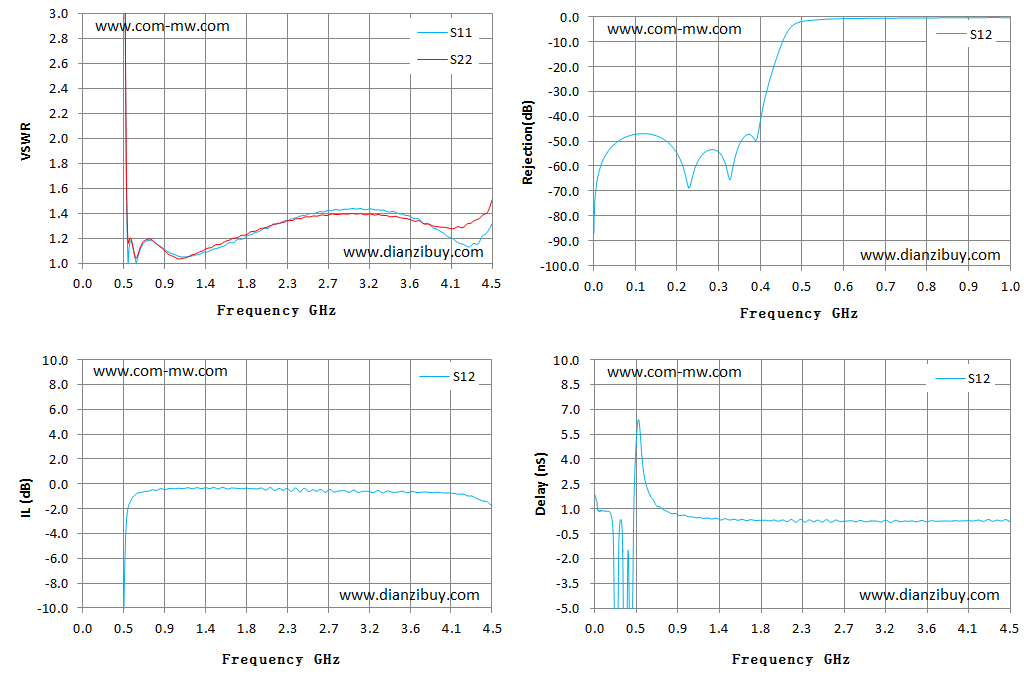

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
|---|---|---|---|---|---|
| 1 | 220.93 | 90.31 | -86.94 | -86.94 | 1.8 |
| 72 | 2203.91 | 1407.8 | -48.77 | -48.77 | 0.87 |
| 144 | 253.74 | 479.06 | -47.46 | -47.46 | 0.86 |
| 215 | 498.44 | 270.67 | -60.22 | -60.22 | -7.25 |
| 286 | 98.33 | 119.16 | -53.39 | -53.39 | 0.26 |
| 358 | 40.28 | 46.33 | -49.02 | -49.02 | -1.55 |
| 429 | 12.32 | 13.38 | -21.94 | -21.94 | 2.89 |
| 501 | 1.07 | 1.18 | -1.89 | -1.89 | 4.7 |
| 572 | 1.05 | 1.06 | -0.93 | -0.93 | 2.14 |
| 643 | 1.15 | 1.16 | -0.69 | -0.69 | 1.42 |
| 715 | 1.2 | 1.21 | -0.6 | -0.6 | 1.06 |
| 786 | 1.18 | 1.19 | -0.5 | -0.5 | 0.84 |
| 857 | 1.15 | 1.14 | -0.38 | -0.38 | 0.72 |
| 929 | 1.11 | 1.09 | -0.41 | -0.41 | 0.59 |
| 1000 | 1.08 | 1.06 | -0.4 | -0.4 | 0.55 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持220℃回流焊。 |
| 3 | 建议分腔使用，芯片端口可互换; |

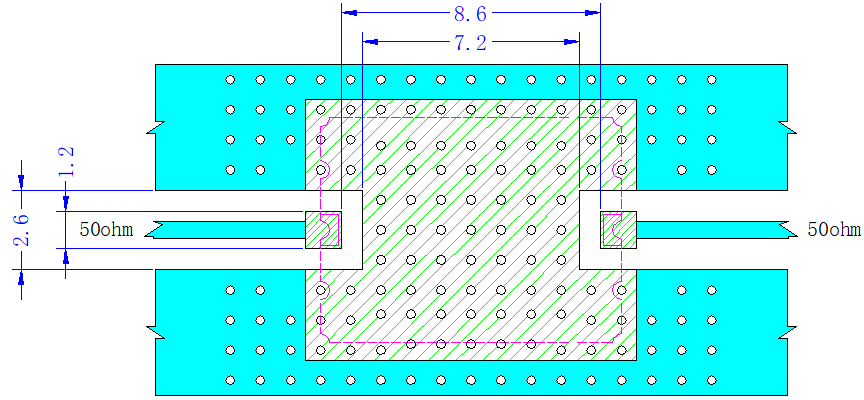

| 4 | 表贴式滤波器的接地很重要，如果接地效果不理想，会对 滤波器的电特性造成影响，尤其是带外抑制指标会明显变差， 在使用中尽量使产品的各个侧面及上、下面与组件的金属壳 体贴合接触，只有良好的接地，正确的安装，才能发挥滤波 器最佳性能，获得最佳效果： |
