| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 18 | ~ | 40 | GHz |
| 插入损耗 | 0.4 | dB | ||
| 耦合度 | 38 | 40 | 42 | dB |
| 耦合平坦度 | ±1.5 | dB | ||
| 方向性 | 18 | 25 | dB | |
| 主线驻波比 | 1.2 | 1.25 | ||
| 耦合线驻波比 | 1.5 |
| 接口形式 | 波导口 |
| 波导口型号 | WRD180C24 |
| 表面 | 黑色烤漆 |
| 功率容量 | 800W设计保证 |
| 外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
| 输入端口 | IN | |
| 输出端口 | OUT | |
| 耦合端口 | -40dB（2.92mm-K） |

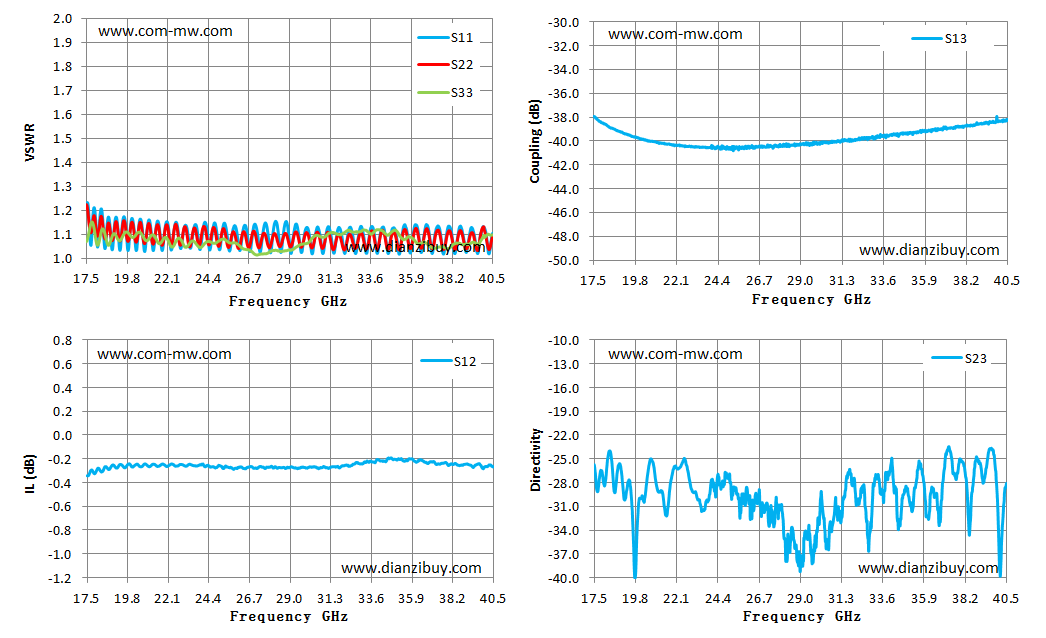

| Frequency GHz | S11 驻波 | S22 驻波 | S33 驻波 | S12 损耗 dB | S13 耦合 dB | S23 方向性 |
| 17.50 | 1.23 | 1.22 | 1.07 | -0.34 | -37.92 | -25.73 |
| 19.14 | 1.17 | 1.15 | 1.10 | -0.28 | -39.34 | -29.53 |
| 20.79 | 1.03 | 1.06 | 1.08 | -0.24 | -40.04 | -25.41 |
| 22.43 | 1.10 | 1.10 | 1.05 | -0.25 | -40.40 | -25.43 |
| 24.07 | 1.10 | 1.12 | 1.05 | -0.24 | -40.62 | -27.68 |
| 25.71 | 1.07 | 1.09 | 1.06 | -0.28 | -40.63 | -30.87 |
| 27.36 | 1.03 | 1.06 | 1.02 | -0.27 | -40.44 | -30.90 |
| 29.00 | 1.07 | 1.05 | 1.03 | -0.27 | -40.26 | -39.23 |
| 30.64 | 1.13 | 1.11 | 1.10 | -0.28 | -40.08 | -33.58 |
| 32.29 | 1.09 | 1.08 | 1.12 | -0.26 | -39.87 | -30.59 |
| 33.93 | 1.03 | 1.04 | 1.12 | -0.21 | -39.51 | -26.66 |
| 35.57 | 1.14 | 1.12 | 1.08 | -0.22 | -39.20 | -26.43 |
| 37.21 | 1.09 | 1.08 | 1.04 | -0.24 | -38.93 | -23.83 |
| 38.86 | 1.09 | 1.08 | 1.06 | -0.25 | -38.56 | -24.86 |
| 40.50 | 1.11 | 1.10 | 1.10 | -0.26 | -38.28 | -28.10 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
