| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率一 | / | / | 87 | ~ | 108 | MHz |
| 通带频率二 | / | / | 174 | ~ | 240 | MHz |
| 通带频率三 | / | / | 380 | ~ | 470 | MHz |
| 通带一损耗 | / | / | 1.2 | dB | ||
| 通带二损耗 | / | / | 1.2 | dB | ||
| 通带波动 | / | / | 1.0 | dB | ||
| 通带驻波 | / | / | 1.4 | |||
| 通带一抑制度 | 174-240 | MHz≥ | 40 | dBc | ||
| 通带一抑制度 | 380-470 | MHz≥ | 90 | dBc | ||
| 通带二抑制度 | 87-107 | MHz≥ | 40 | dBc | ||
| 通带二抑制度 | 380-470 | MHz≥ | 80 | dBc |
| 接口形式 | SMA-F or K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 本导 |
| 功率容量 | 15W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
| 其它 | 通带三：吸收式，内置负载。 |

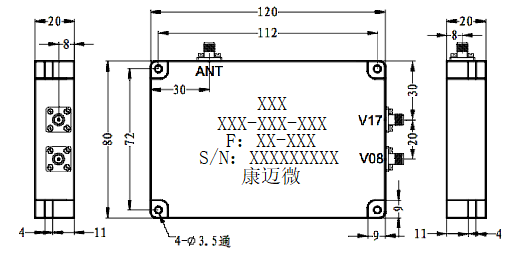

| 1 | 公共端 | ANT |
| 2 | 通带一 | V08 |
| 3 | 通带二 | V17 |

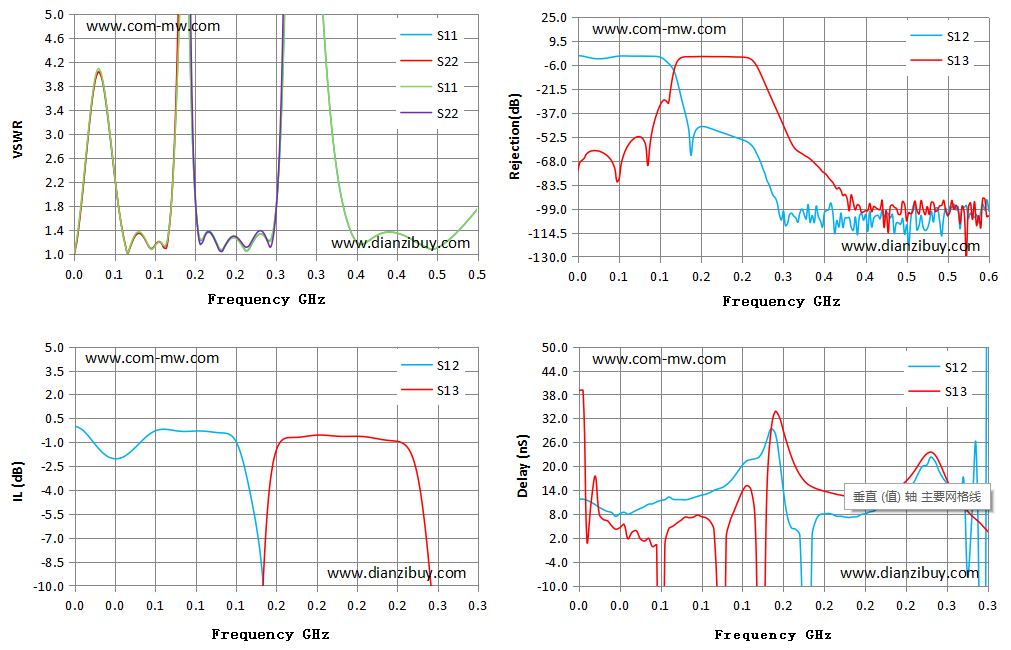

| Frequency GHz | S11 驻波 | S22 驻波 | S11 驻波 | S22 驻波 | S12 损耗 dB | S13 损耗 dB | S12 抑制 dB | S13 抑制 dB | S12 时延 ns | S13 时延 ns |
| 0.01 | 1.01 | 1.01 | 1.02 | 1177.24 | 0.00 | -74.20 | 0.00 | -74.20 | 11.70 | 39.02 |
| 0.04 | 3.52 | 3.56 | 3.56 | 880.23 | -1.78 | -63.57 | -1.78 | -63.57 | 8.34 | 3.41 |
| 0.07 | 1.11 | 1.11 | 1.13 | 3743.98 | -0.21 | -61.62 | -0.21 | -61.62 | 11.67 | 4.93 |
| 0.11 | 1.18 | 1.19 | 1.19 | 205.11 | -0.41 | -49.39 | -0.41 | -49.39 | 15.25 | 1.99 |
| 0.14 | 6.45 | 14.95 | 6.41 | 21.98 | -8.05 | -14.16 | -8.05 | -14.16 | 26.76 | 15.27 |
| 0.18 | 1.17 | 453.11 | 1.15 | 1.15 | -46.29 | -0.58 | -46.29 | -0.58 | 7.87 | 13.99 |
| 0.21 | 1.17 | 384.63 | 1.16 | 1.20 | -49.30 | -0.63 | -49.30 | -0.63 | 7.85 | 12.56 |
| 0.25 | 1.62 | 871.96 | 1.64 | 1.56 | -56.34 | -1.53 | -56.34 | -1.53 | 18.27 | 20.34 |
| 0.29 | 10.64 | 2204.85 | 10.62 | 52.07 | -91.94 | -33.15 | -91.94 | -33.15 | 6.44 | 7.56 |
| 0.32 | 3.25 | 228.08 | 3.25 | 50.15 | -105.06 | -60.70 | -105.06 | -60.70 | -139.96 | -7.17 |
| 0.36 | 1.16 | 283.91 | 1.16 | 48.75 | -111.00 | -75.10 | -111.00 | -75.10 | -43.42 | -0.53 |
| 0.39 | 1.36 | 293.32 | 1.37 | 42.32 | -111.27 | -90.58 | -111.27 | -90.58 | 133.37 | -3.22 |
| 0.43 | 1.16 | 175.55 | 1.16 | 33.39 | -110.97 | -101.05 | -110.97 | -101.05 | 69.13 | 74.38 |
| 0.46 | 1.18 | 138.02 | 1.18 | 21.25 | -102.64 | -96.54 | -102.64 | -96.54 | -117.64 | 48.54 |
| 0.50 | 1.72 | 180.20 | 1.72 | 8.19 | -110.16 | -102.53 | -110.16 | -102.53 | 150.73 | -38.10 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 1 | 整体温度大于125℃的情况，订货前与我们协商。 |
