| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 5 | ~ | 18 | GHz |
| 通带损耗 | / | / | 1.5 | dB | ||
| 带内波动 | / | / | 1 | dB | ||
| 带外抑制 | 4.4 | GHz≥ | 45 | dBc | ||
| 带外抑制 | 21-36 | GHz≥ | 35 | dBc | ||
| 通带驻波 | / | / | 1.8 |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 本导 |
| 功率容量 | 10W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+85℃设计保证 |

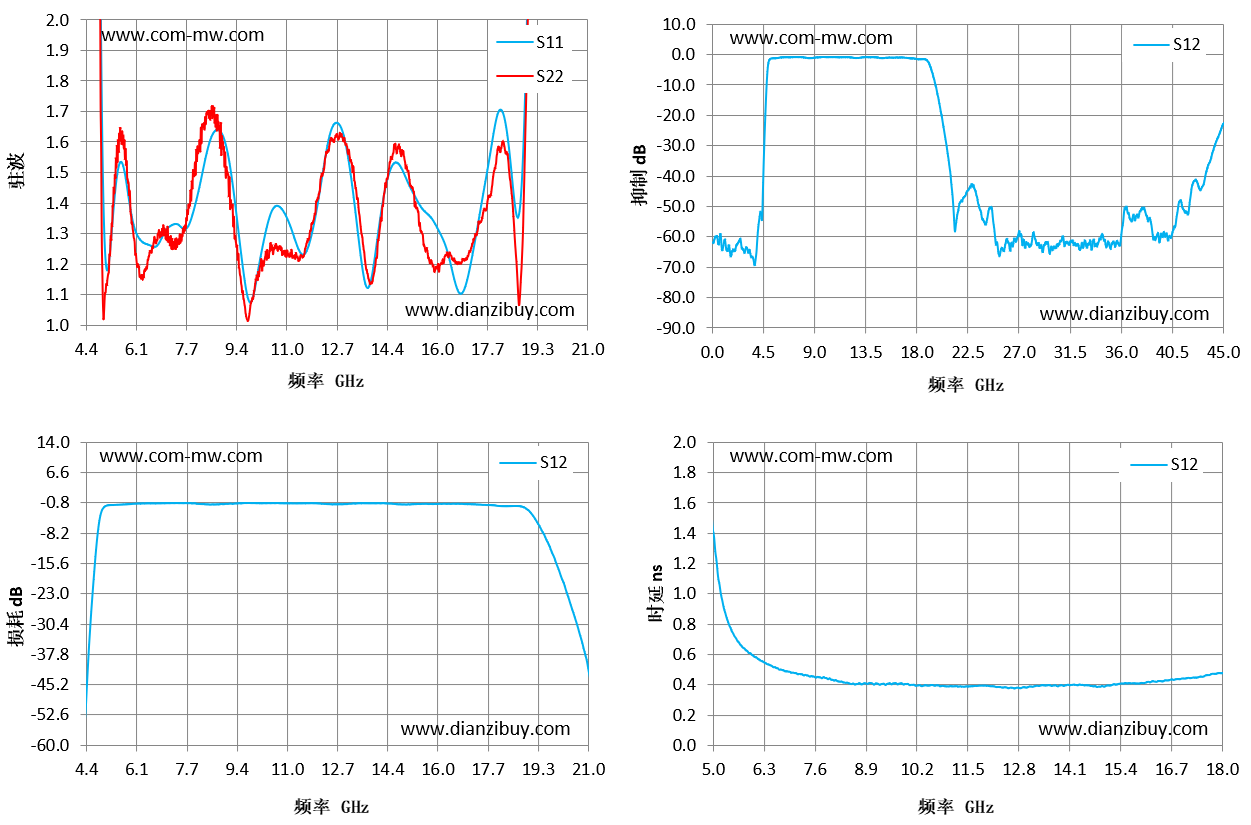

| 频率 GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 4.4 | 23.44 | 18.72 | -46.55 | -0.66 |
| 5.59 | 1.53 | 1.63 | -1.14 | 0.7 |
| 6.77 | 1.26 | 1.3 | -0.84 | 0.5 |
| 7.96 | 1.38 | 1.49 | -0.84 | 0.44 |
| 9.14 | 1.53 | 1.48 | -0.92 | 0.41 |
| 10.33 | 1.3 | 1.23 | -0.82 | 0.39 |
| 11.51 | 1.23 | 1.23 | -0.85 | 0.39 |
| 12.7 | 1.66 | 1.63 | -1.09 | 0.38 |
| 13.89 | 1.18 | 1.15 | -0.83 | 0.4 |
| 15.07 | 1.46 | 1.49 | -1.09 | 0.4 |
| 16.26 | 1.27 | 1.22 | -0.95 | 0.42 |
| 17.44 | 1.37 | 1.34 | -1.18 | 0.45 |
| 18.63 | 1.37 | 1.22 | -1.49 | 0.57 |
| 19.81 | 8.34 | 12.33 | -13.15 | 0.55 |
| 21 | 11.72 | 19.89 | -41.57 | 0.29 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
