隔离器 DG9-7.9-8.4G-3328

隔离器DG9-7.9-8.4G-3328

库存数量2件
工作频率 7900~8400MHz, 通过功率600W, 波导口
单价: ¥ 1950.00 (含13%增值税)
货期:1天(工作日)
配送:由电子宝官方从成都内发货到全国,并提供售后服务,订单金额大于200元,免运费。
最小订货量:1
  1. 1, 本产品买卖属于商业贸易行为,不支持无理由退换货,请慎重下单;
  2. 2, 该商品成交价格可能会低于估算价,以商城自动计算的价格为准;低价值产品,只提供合格证,产品已全检,不提供测试报告。
产品参数
品牌康迈微
ROHS是
净重898(g)
质保条件一年保修
商品介绍

主要参数

参数最小典型最大单位
工作频率7900~8400MHz
插入损耗0.3dB
隔离度20dB
驻波比1.25

其它参数

通过功率600W设计保证
耐反射功率150W设计保证
传输方向从左到右
接口形式波导口
波导口型号WR112orBJ84
阻抗50Ω
工作温度-40~+70℃设计保证
质量等级工业级

典型测试数据

Frequency GHzS21 IL dBS11 VSWRS22 VSWRS12 ISO dB
7.60-0.111.121.12-28.64
7.68-0.121.111.11-29.49
7.76-0.121.111.11-31.10
7.84-0.131.111.11-33.38
7.91-0.121.111.11-35.39
7.99-0.121.101.10-34.96
8.07-0.121.091.09-32.73
8.15-0.121.081.08-31.25
8.23-0.121.071.07-30.80
8.31-0.121.051.05-31.37
8.39-0.121.031.03-32.43
8.46-0.111.011.01-33.11
8.54-0.121.021.02-32.54
8.62-0.131.061.06-30.92
8.70-0.141.091.09-29.48

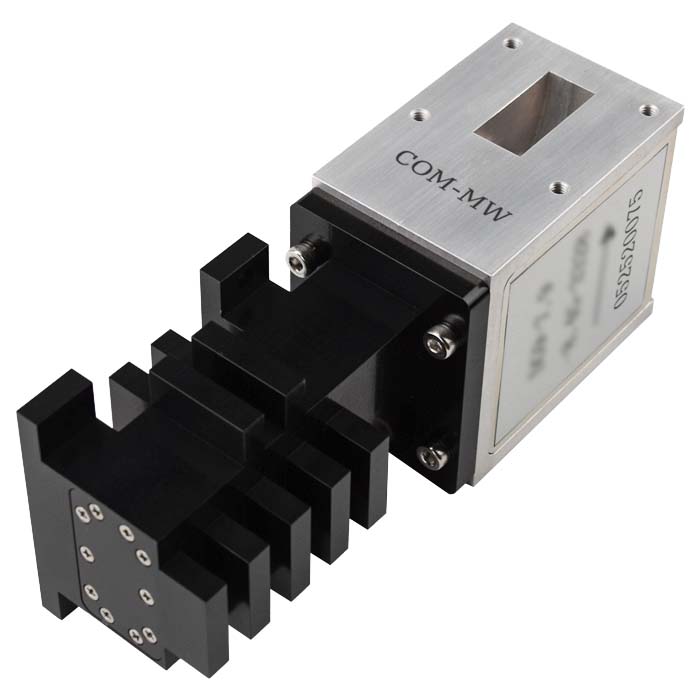

参考实物图

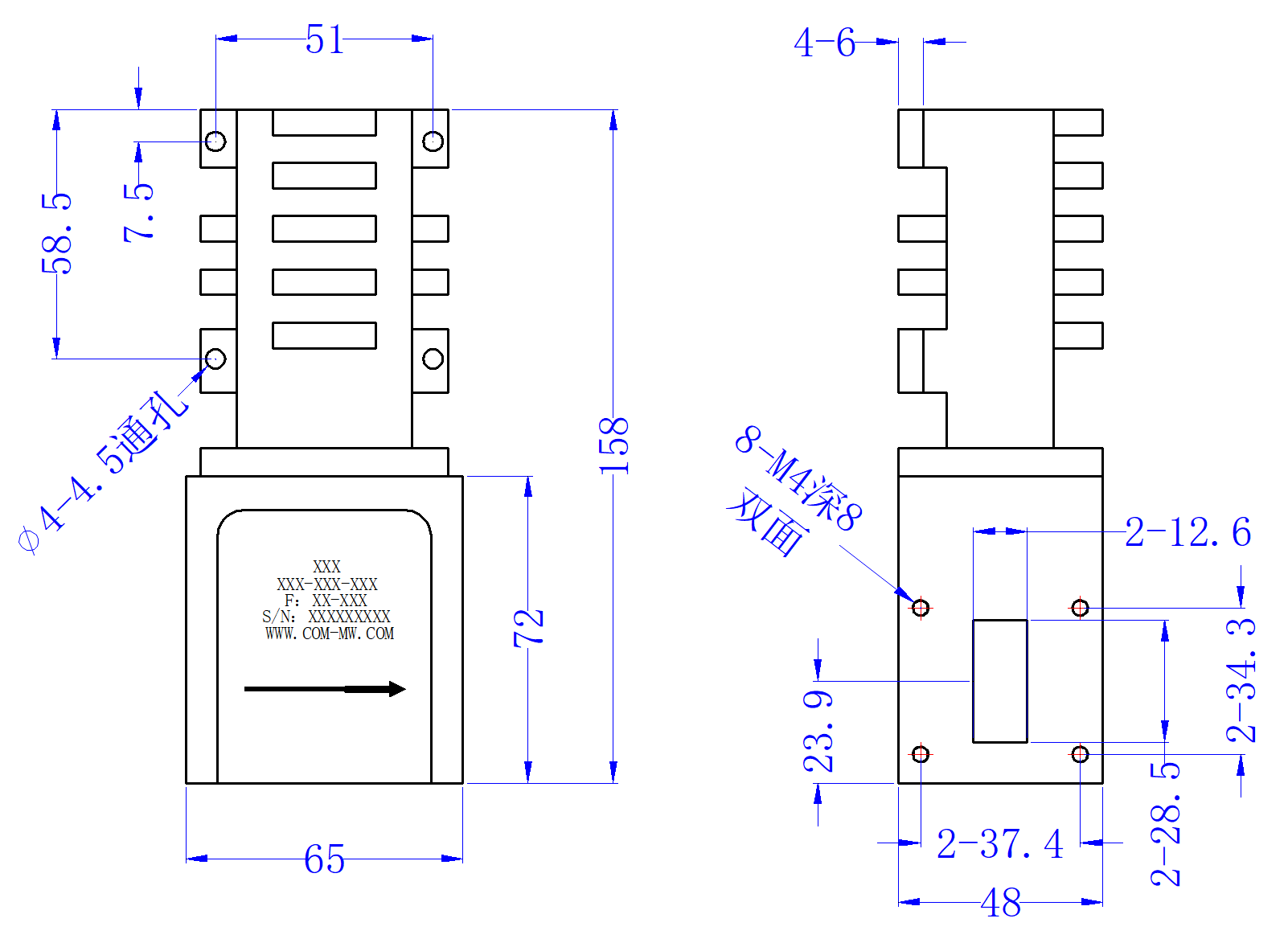

外形结构图(mm)

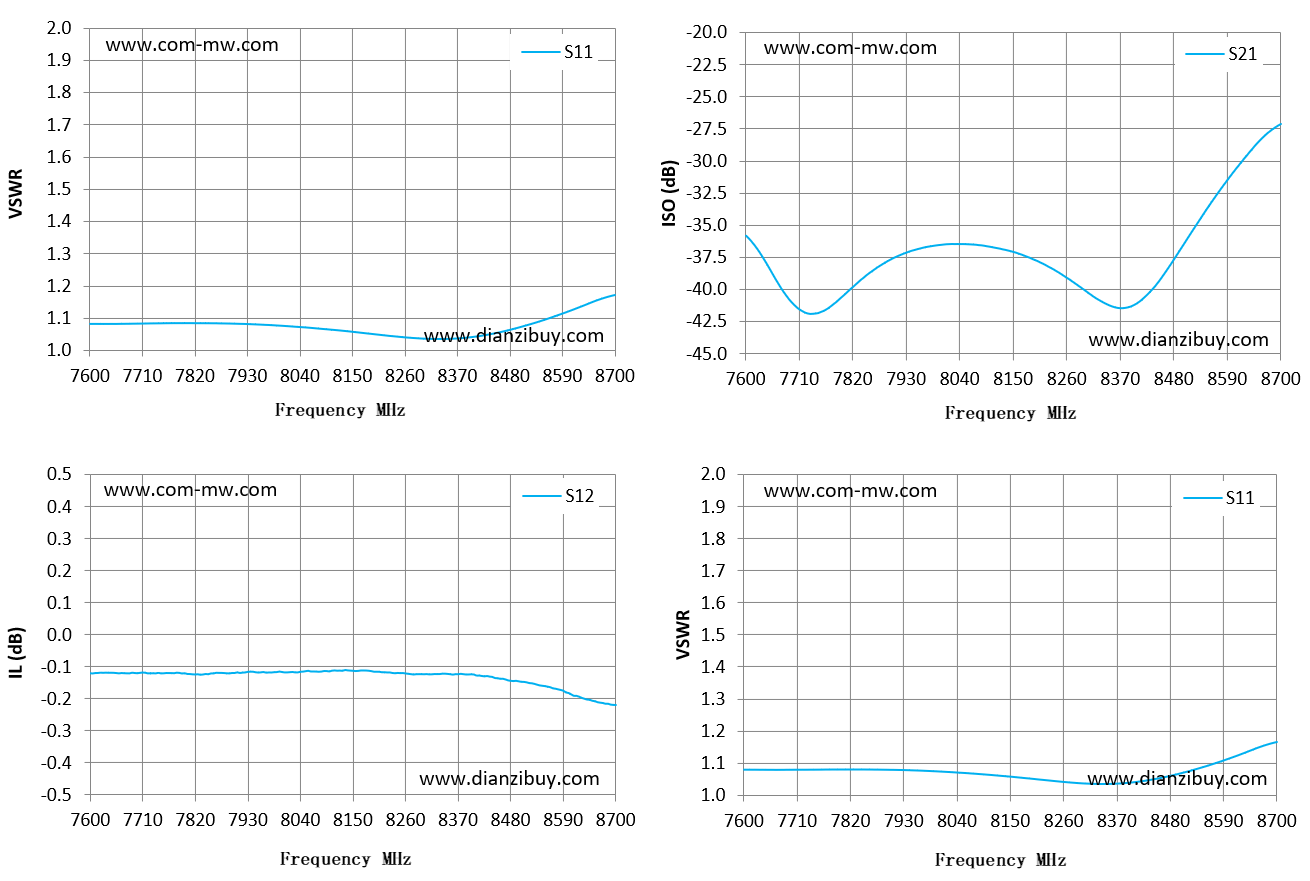

典型测试曲线图

注意事项

安装面平整,接地良好,隔离器、环行器是单向器件,一定要注意的输入输出端口; 隔离器、环行器是磁性器件,请使用不锈钢螺钉固定,禁止使用钢螺钉,禁止把器件安装在钢材质的机壳上,与其它带永磁的器件或其它隔离器同时安装在一个组件里,请保持器件之间的距离大于1cm以上,否则可能会影响产品电性能;产品整体温度大于125℃的情况下,请在订货前与我们协商; 清洗产品表面,请勿将产品浸泡清洗液中清洗;如果长期单独存隔离器环行器,请存放在湿度小于25%的防潮箱中。

产品不可用于违法用途,违法使用造成的损失由客户承担。
