| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 0.1 | ~ | 18 | GHz |
| 衰减范围 | 0 | ~ | 93 | dB |
| 插入损耗 | 8 | dB | ||
| 驻波比 | 1.8 | |||
| 衰减1dB | 0.6 | ~ | 1.4 | dB |
| 衰减2dB | 1.8 | ~ | 2.2 | dB |
| 衰减4dB | 3.8 | ~ | 4.3 | dB |
| 衰减8dB | 7.3 | ~ | 8.6 | dB |
| 衰减16dB | 15.2 | ~ | 16.7 | dB |
| 衰减31dB | 30 | ~ | 34 | dB |
| 衰减62dB | 60 | ~ | 66 | dB |
| 衰减93dB | 90 | ~ | 100 | dB |
| 步进 | 1dB |
| 功率容量 | 0.3W设计保证 |
| 阻抗 | 50Ω |

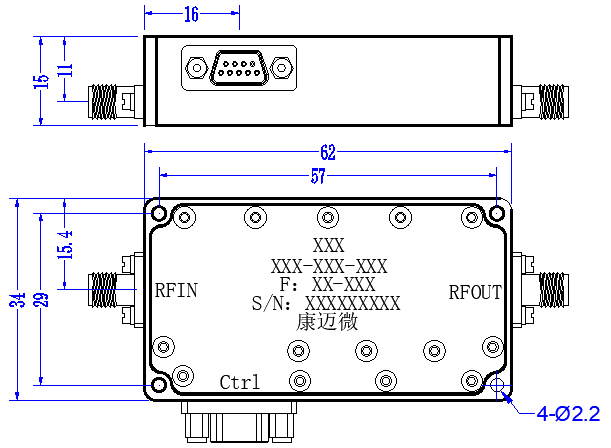

| 接口形式 | SMA可拆 0.38mm针 |
| 表面 | 镀镍 |
| 工作电压 | +12V |
| 工作电流 | 35mA |
| 工作温度 | -40~+70℃设计保证 |
| 储存温度 | -40~+120℃设计保证 |
| 其它 | J30J连接器供电和控制 |
| 衰减量 | A7 | A6 | A5 | A4 | A3 | A2 | A1 |
| 1 | 1 | 1 | 1 | 1 | 1 | 1 | 0 |
| 2 | 1 | 1 | 1 | 1 | 1 | 0 | 1 |
| 4 | 1 | 1 | 1 | 1 | 0 | 1 | 1 |
| 8 | 1 | 1 | 1 | 0 | 1 | 1 | 1 |
| 16 | 1 | 1 | 0 | 1 | 1 | 1 | 1 |
| 31 | 1 | 0 | 1 | 1 | 1 | 1 | 1 |
| 62 | 0 | 0 | 1 | 1 | 1 | 1 | 1 |
| 93 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |

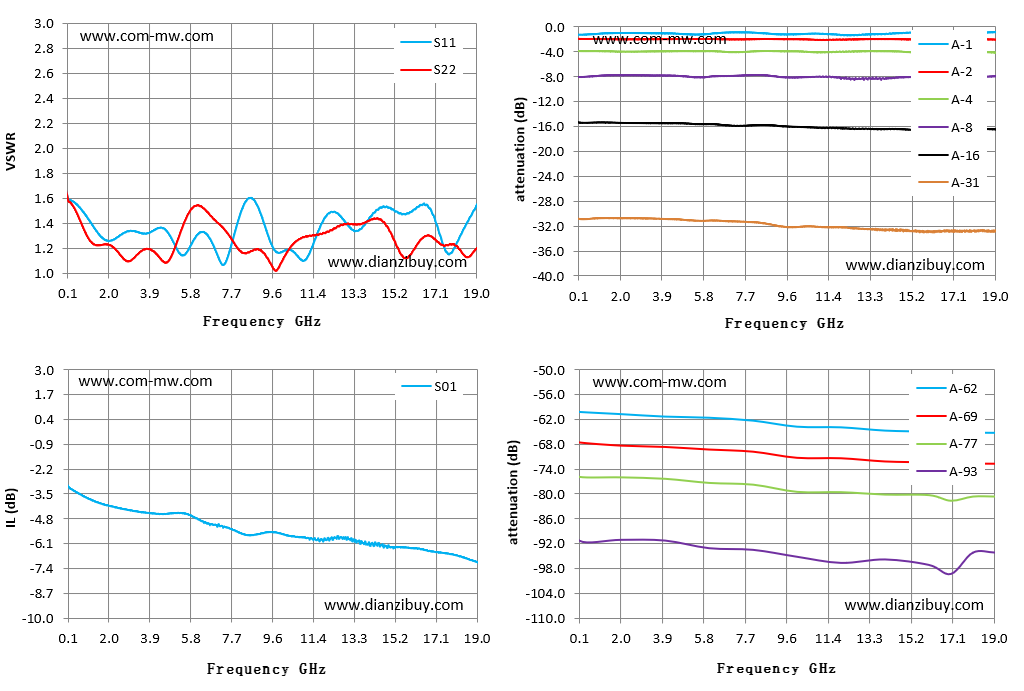

| Frequency GHz | A-1 dB | A-2dB | A-4dB | A-8dB | A-16dB | A-31dB | A-62dB | A-93dB |
| 0.1 | -1.27 | -1.92 | -3.88 | -8.04 | -15.4 | -30.8 | -60.1 | -91.3 |
| 2.8 | -0.99 | -2 | -3.99 | -7.79 | -15.4 | -30.7 | -60.7 | -91.1 |
| 4.15 | -1.06 | -1.97 | -3.93 | -7.83 | -15.5 | -30.9 | -61.3 | -91.2 |
| 8.2 | -0.97 | -1.96 | -3.92 | -7.73 | -15.8 | -31.4 | -62.3 | -93.5 |
| 9.55 | -1.23 | -1.98 | -3.94 | -8.14 | -16.0 | -32.2 | -63.8 | -95.2 |
| 12.25 | -1.33 | -2.04 | -3.98 | -8.28 | -16.3 | -32.2 | -63.9 | -96.7 |
| 14.95 | -0.96 | -2.01 | -4.03 | -8.08 | -16.5 | -32.7 | -64.7 | -95.9 |
| 16.3 | -0.92 | -2.04 | -4.05 | -7.91 | -16.5 | -32.9 | -65.0 | -97.2 |
| 17.65 | -1.08 | -2 | -3.96 | -8.2 | -16.4 | -32.8 | -65.5 | -99.4 |
| 19 | -0.85 | -2.06 | -4.14 | -7.95 | -16.5 | -32.8 | -65.3 | -94.2 |
| 线序 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| 定义 | +12V | GND | A1 | A2 | A3 | A4 | A5 | A6 | A7 |
1、清洗产品表面，请勿将产品浸泡清洗液中清洗； 2、本产品属于静电敏感器件，安装或存储注意防静电； 3、整体温度大于125℃的情况，订货前与我们协商。
