| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 0.1 | ~ | 40 | GHz |
| 衰减范围 | 1 | ~ | 62 | dB |
| 插入损耗 | 25 | dB | ||
| 驻波比 | 2 | 2.4 | ||
| 衰减精度均方根 | 3 | dB |
| 步进 | 1dB |
| 功率容量 | 0.3W设计保证 |
| 阻抗 | 50Ω |
| 接口形式 | 2.4-K可拆0.3mm针 |
| 接口材质 | 不锈钢 |
| 表面 | 本导 |
| 工作电压 | +12V |
| 工作电流 | 100mA |
| 工作温度 | -40~+85℃设计保证 |
| 其它 | J30J连接器供电和控制 |
| 衰减量 | A6 | A5 | A4 | A3 | A2 | A1 |
|---|---|---|---|---|---|---|
| 1 | 1 | 1 | 1 | 1 | 1 | 0 |
| 2 | 1 | 1 | 1 | 1 | 0 | 1 |
| 4 | 1 | 1 | 1 | 0 | 1 | 1 |
| 8 | 1 | 1 | 0 | 1 | 1 | 1 |
| 16 | 1 | 0 | 1 | 1 | 1 | 1 |
| 31 | 1 | 0 | 0 | 0 | 0 | 0 |
| 62 | 0 | 0 | 0 | 0 | 0 | 0 |

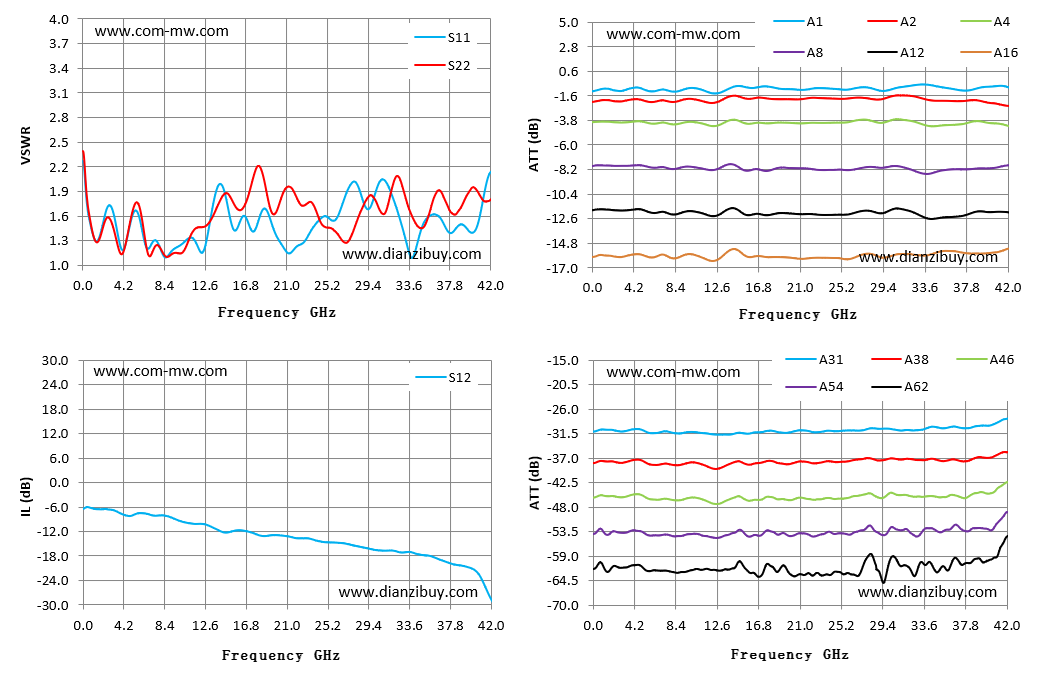

| Frequency GHz | S11 驻波 | S12 损耗 dB | A1 衰减 dB | A2 衰减 dB | A4 衰减 dB | A8 衰减 dB | A16 衰减 dB | A31 衰减 dB | A62 衰减 dB |
|---|---|---|---|---|---|---|---|---|---|
| 0.01 | 2.27 | -6.56 | -1.22 | -2.17 | -3.95 | -7.91 | -16.1 | -31.1 | -61.9 |
| 3 | 1.7 | -6.79 | -1.19 | -2.13 | -3.98 | -7.89 | -16.1 | -31.1 | -61.7 |
| 9 | 1.14 | -8.55 | -1.14 | -2.03 | -4.05 | -8.04 | -16 | -31.5 | -62.6 |
| 18 | 1.5 | -12.9 | -0.81 | -1.89 | -4.05 | -8.29 | -16.1 | -30.9 | -61.1 |
| 24 | 1.5 | -14.3 | -0.97 | -1.86 | -4.01 | -8.25 | -16.1 | -30.9 | -63.3 |
| 27 | 1.83 | -15.0 | -0.88 | -1.79 | -3.76 | -8.11 | -15.9 | -30.9 | -63.4 |
| 39 | 1.5 | -20.4 | -0.92 | -2.04 | -3.87 | -8.12 | -15.7 | -29.8 | -59.6 |
| 42 | 2.13 | -28.5 | -0.85 | -2.53 | -4.27 | -7.85 | -15.3 | -28.2 | -54.7 |
| 线序 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
|---|---|---|---|---|---|---|---|---|
| 定义 | +12V | GND | A1 | A2 | A3 | A4 | A5 | A6 |
1、清洗产品表面，请勿将产品浸泡清洗液中清洗；
2、本产品属于静电敏感器件，安装或存储注意防静电；
3、整体温度大于125℃的情况，订货前与我们协商。
