| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 0.2 | ~ | 18 | GHz |
| 衰减范围 | 0 | ~ | 63 | dB |
| 插入损耗 | 8 | dB | ||
| 驻波比 | 2 | |||
| 衰减精度均方根 | 3 | dB |
| 步进 | 1dB |
| 功率容量 | 0.3W设计保证 |
| 阻抗 | 50Ω |
| 接口形式 | SMA可拆0.38mm针 |
| 表面 | 白色烤漆 |
| 工作电压 | +12V |
| 工作电流 | 150mA |
| 工作温度 | -40~+70℃设计保证 |
| 储存温度 | -40~+120℃设计保证 |
| 其它 | J30J连接器供电和控制 |
| 衰减量 | A6 | A5 | A4 | A3 | A2 | A1 |
| 1 | 1 | 1 | 1 | 1 | 1 | 0 |
| 2 | 1 | 1 | 1 | 1 | 0 | 1 |
| 4 | 1 | 1 | 1 | 0 | 1 | 1 |
| 8 | 1 | 1 | 0 | 1 | 1 | 1 |
| 16 | 1 | 0 | 1 | 1 | 1 | 1 |
| 32 | 1 | 0 | 0 | 0 | 0 | 0 |
| 63 | 0 | 0 | 0 | 0 | 0 | 0 |

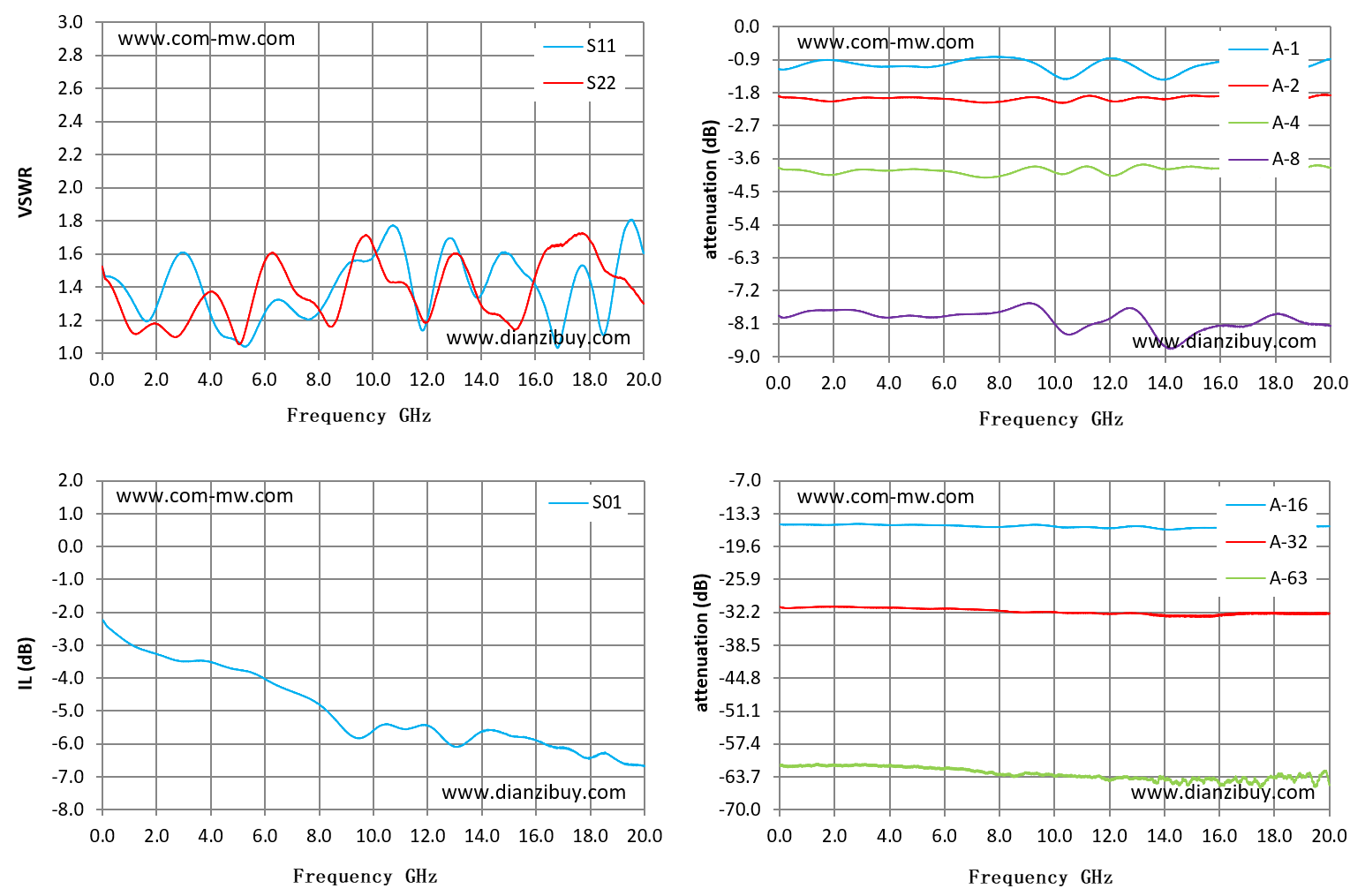

| Frequency GHz | S11 驻波 | S01 损耗 dB | A-1 衰减 dB | A-2 衰减 dB | A-4 衰减 dB | A-8 衰减 dB | A-16 衰减 dB | A-32 衰减 dB | A-63 衰减 dB |
| 0.01 | 1.53 | -2.23 | -1.16 | -1.90 | -3.85 | -7.88 | -15.3 | -31.1 | -61.4 |
| 1.43 | 1.23 | -3.12 | -0.93 | -2.01 | -4.01 | -7.74 | -15.4 | -31.1 | -61.4 |
| 2.86 | 1.60 | -3.49 | -1.02 | -1.95 | -3.90 | -7.75 | -15.3 | -31.2 | -61.4 |
| 4.29 | 1.14 | -3.59 | -1.08 | -1.94 | -3.91 | -7.92 | -15.5 | -31.3 | -61.6 |
| 5.71 | 1.14 | -3.90 | -1.08 | -1.96 | -3.92 | -7.93 | -15.5 | -31.5 | -62.0 |
| 7.14 | 1.25 | -4.46 | -0.85 | -2.06 | -4.09 | -7.84 | -15.7 | -31.6 | -62.5 |
| 8.57 | 1.41 | -5.25 | -0.85 | -1.98 | -3.96 | -7.65 | -15. | -32.1 | -63.6 |
| 10.00 | 1.58 | -5.60 | -1.32 | -2.05 | -3.97 | -8.11 | -15.7 | -32.1 | -63.5 |
| 11.43 | 1.41 | -5.52 | -1.01 | -1.90 | -3.86 | -8.11 | -15.9 | -32.3 | -63.7 |
| 12.86 | 1.70 | -6.04 | -1.07 | -1.95 | -3.82 | -7.70 | -15.7 | -32.3 | -64.0 |
| 14.29 | 1.46 | -5.58 | -1.38 | -1.95 | -3.88 | -8.77 | -16.3 | -32.8 | -65.0 |
| 15.71 | 1.47 | -5.83 | -0.99 | -1.90 | -3.87 | -8.20 | -16.0 | -32.8 | -64.4 |
| 17.14 | 1.23 | -6.14 | -0.79 | -1.96 | -4.04 | -8.13 | -16.1 | -32.4 | -65.1 |
| 18.57 | 1.12 | -6.29 | -1.09 | -2.06 | -4.00 | -7.94 | -15.7 | -32.4 | -63.7 |
| 20.00 | 1.60 | -6.67 | -0.88 | -1.87 | -3.85 | -8.17 | -15.7 | -32.4 | -65.3 |
| 线序 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| 定义 | +12V | GND | A1 | A2 | A3 | A4 | A5 | A6 |
