| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 400 | ~ | 1800 | MHz |
| 插入损耗 | 2.5 | dB | ||
| 隔离度 | 16 | dB | ||
| 输入驻波比 | 1.5 | |||
| 输出驻波比 | 2.5 | |||
| 幅度平衡 | 1.5 | dB | ||
| 相位平衡 | 8 | ° |
| 功率容量 | 1W |
| 路数 | 2路 |
| 相位 | 180° |
| 阻抗 | 50Ω |
| 接口形式 | 表面贴装 |
| 工作温度 | -40~+85℃设计保证 |
| 储存温度 | -55~+100℃设计保证 |
| 质量等级 | 工业级 |

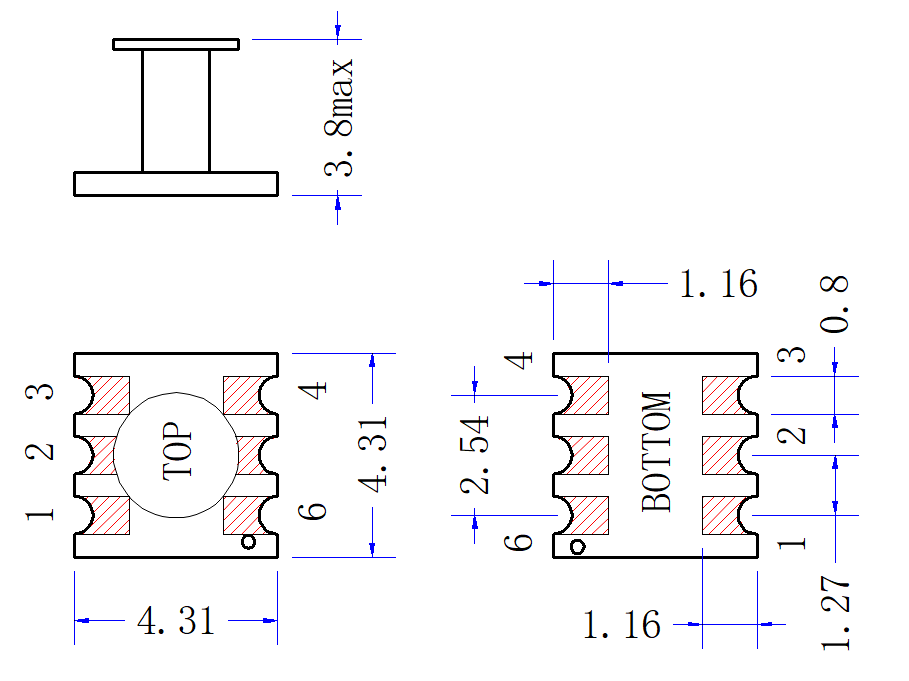

| 公共端口 | 6 |
| 分配端口 | 1.3 |
| 接地端口 | 2.4 |

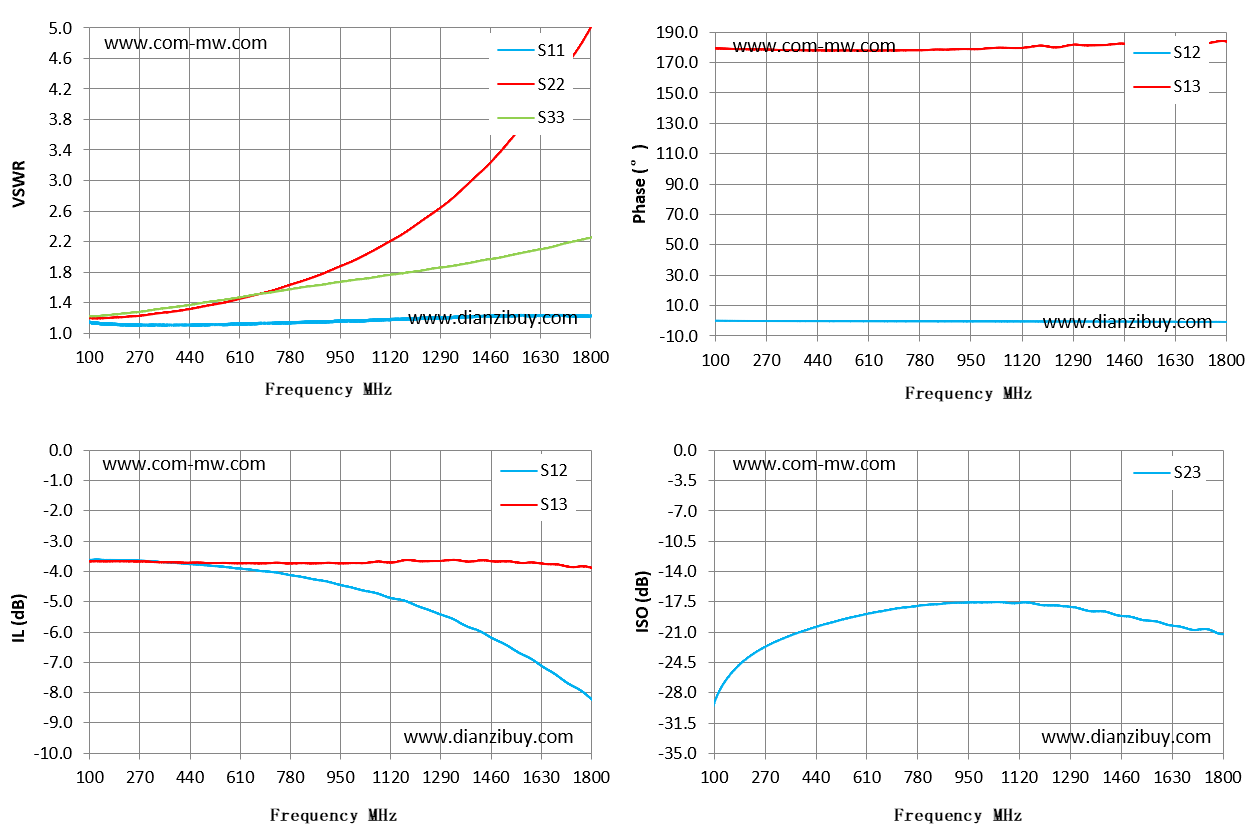

| Frequency MHz | S11 驻波 | S12 损耗 dB | S13 损耗 dB | S13 相位 ° | S23 隔离 dB |
|---|---|---|---|---|---|
| 100 | 1.14 | -3.62 | -3.67 | 179.29 | -29.22 |
| 221 | 1.11 | -3.63 | -3.67 | 178.69 | -23.74 |
| 343 | 1.1 | -3.69 | -3.7 | 178.22 | -21.56 |
| 464 | 1.1 | -3.77 | -3.71 | 177.95 | -20.15 |
| 586 | 1.11 | -3.88 | -3.73 | 177.82 | -19.09 |
| 707 | 1.13 | -4.01 | -3.73 | 177.95 | -18.29 |
| 829 | 1.14 | -4.2 | -3.72 | 178.44 | -17.82 |
| 950 | 1.15 | -4.45 | -3.74 | 178.85 | -17.59 |
| 1071 | 1.17 | -4.72 | -3.68 | 179.66 | -17.58 |
| 1193 | 1.18 | -5.07 | -3.63 | 180.98 | -17.88 |
| 1314 | 1.2 | -5.51 | -3.63 | 181.56 | -18.22 |
| 1436 | 1.22 | -6.04 | -3.63 | 182.29 | -18.95 |
| 1557 | 1.23 | -6.7 | -3.72 | 182 | -19.7 |
| 1679 | 1.23 | -7.4 | -3.77 | 181.87 | -20.58 |
| 1800 | 1.22 | -8.21 | -3.88 | 183.88 | -21.24 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持260℃回流焊。 |
