| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 800 | ~ | 6000 | MHz |
| 插入损耗 | 0.8 | 0.9 | dB | |
| 理论损耗 | 3 | dB | ||
| 隔离度 | 20 | dB | ||
| 驻波比 | 1.3 | 1.4 | ||
| 幅度平衡 | ±1 | dB | ||
| 相位平衡 | ±5 | ° |
| 功率容量 | 100W设计保证 |
| 相位 | 90°电桥 |
| 阻抗 | 50Ω |
| 接口形式 | 表面贴装 |
| 工作温度 | -45~+85℃设计保证 |
| 储存温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |
| ROHS | 满足 |
功分
| IN | 1 | 2 | 3 | 4 |
| ISO | 4 | 3 | 2 | 1 |
| 0° | 3 | 4 | 1 | 2 |
| -90° | 2 | 1 | 4 | 3 |
| OUT | 1 | 2 | 3 | 4 |
| ISO | 4 | 3 | 2 | 1 |
| 0° | 2 | 1 | 4 | 3 |
| -90° | 3 | 4 | 1 | 2 |

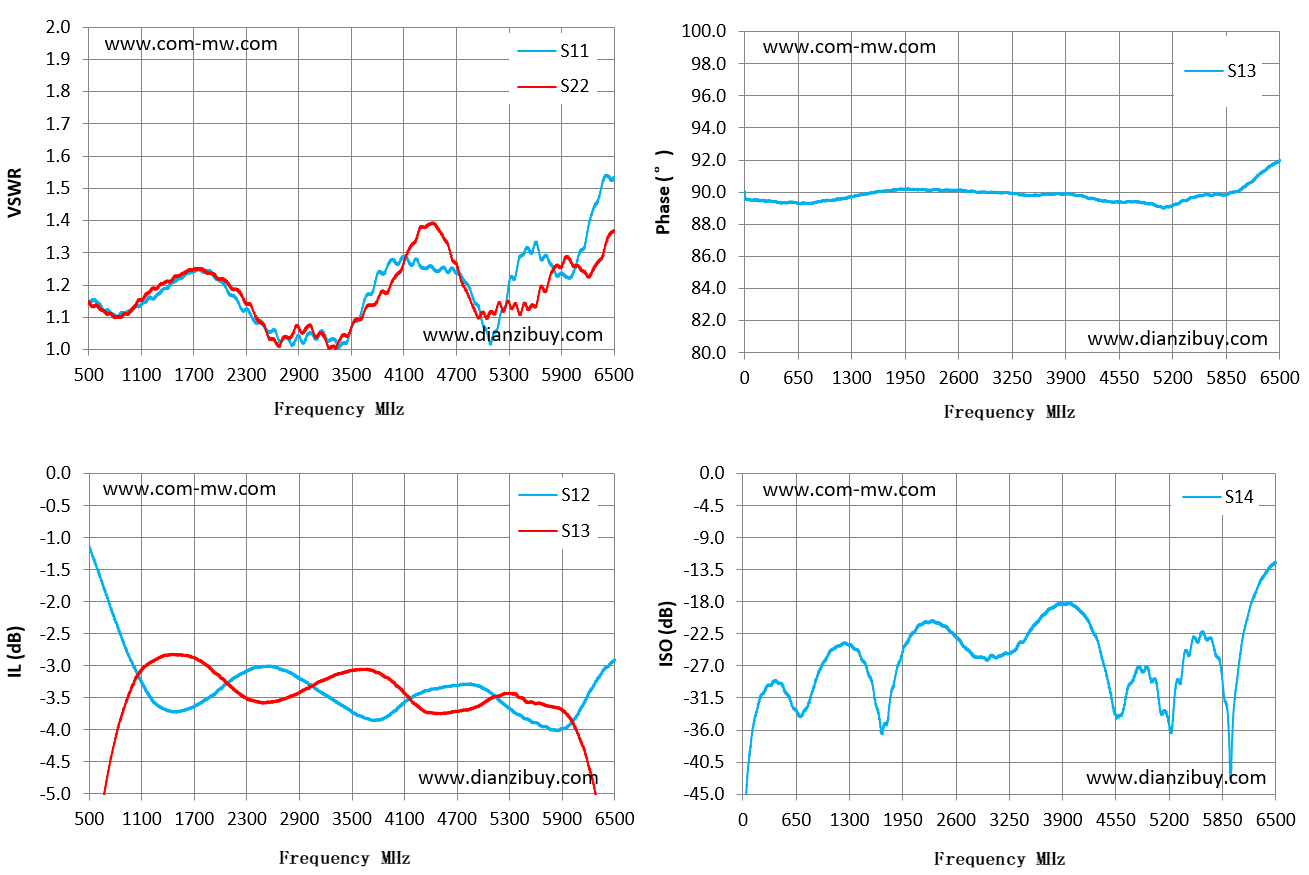

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S13 损耗 dB | S13 相位 ° | S14 隔离 dB |
| 500.00 | 1.15 | 1.15 | -1.15 | -6.76 | 89.34 | -30.18 |
| 929.00 | 1.11 | 1.11 | -2.77 | -3.54 | 89.44 | -27.79 |
| 1357.00 | 1.19 | 1.21 | -3.67 | -2.84 | 89.77 | -24.59 |
| 1786.00 | 1.24 | 1.25 | -3.57 | -2.93 | 90.11 | -32.60 |
| 2214.00 | 1.14 | 1.18 | -3.14 | -3.43 | 90.10 | -20.90 |
| 2643.00 | 1.05 | 1.02 | -3.03 | -3.55 | 90.12 | -23.39 |
| 3071.00 | 1.04 | 1.05 | -3.34 | -3.29 | 90.01 | -25.82 |
| 3500.00 | 1.07 | 1.07 | -3.72 | -3.07 | 89.81 | -22.05 |
| 3929.00 | 1.27 | 1.19 | -3.77 | -3.21 | 89.88 | -18.34 |
| 4357.00 | 1.25 | 1.38 | -3.39 | -3.73 | 89.45 | -24.78 |
| 4786.00 | 1.21 | 1.19 | -3.29 | -3.69 | 89.37 | -28.10 |
| 5214.00 | 1.12 | 1.13 | -3.57 | -3.45 | 89.23 | -36.07 |
| 5643.00 | 1.30 | 1.17 | -3.92 | -3.58 | 89.82 | -23.07 |
| 6071.00 | 1.26 | 1.26 | -3.77 | -4.03 | 90.30 | -24.95 |
| 6500.00 | 1.53 | 1.37 | -2.91 | -6.24 | 92.00 | -12.41 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 支持245℃回流焊。 |
