表面贴装，小尺寸，大功率电桥
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 500 | ~ | 2500 | MHz |
| 插入损耗 | 0.55 | dB | ||
| 隔离度 | 16 | dB | ||
| 驻波比 | 1.43 | |||
| 幅度平衡 | ±0.86 | |||
| 相位平衡 | 5 | ° |
| 功率容量 | 350W |
| 相位 | 90°电桥 |
| 阻抗 | 50Ω |

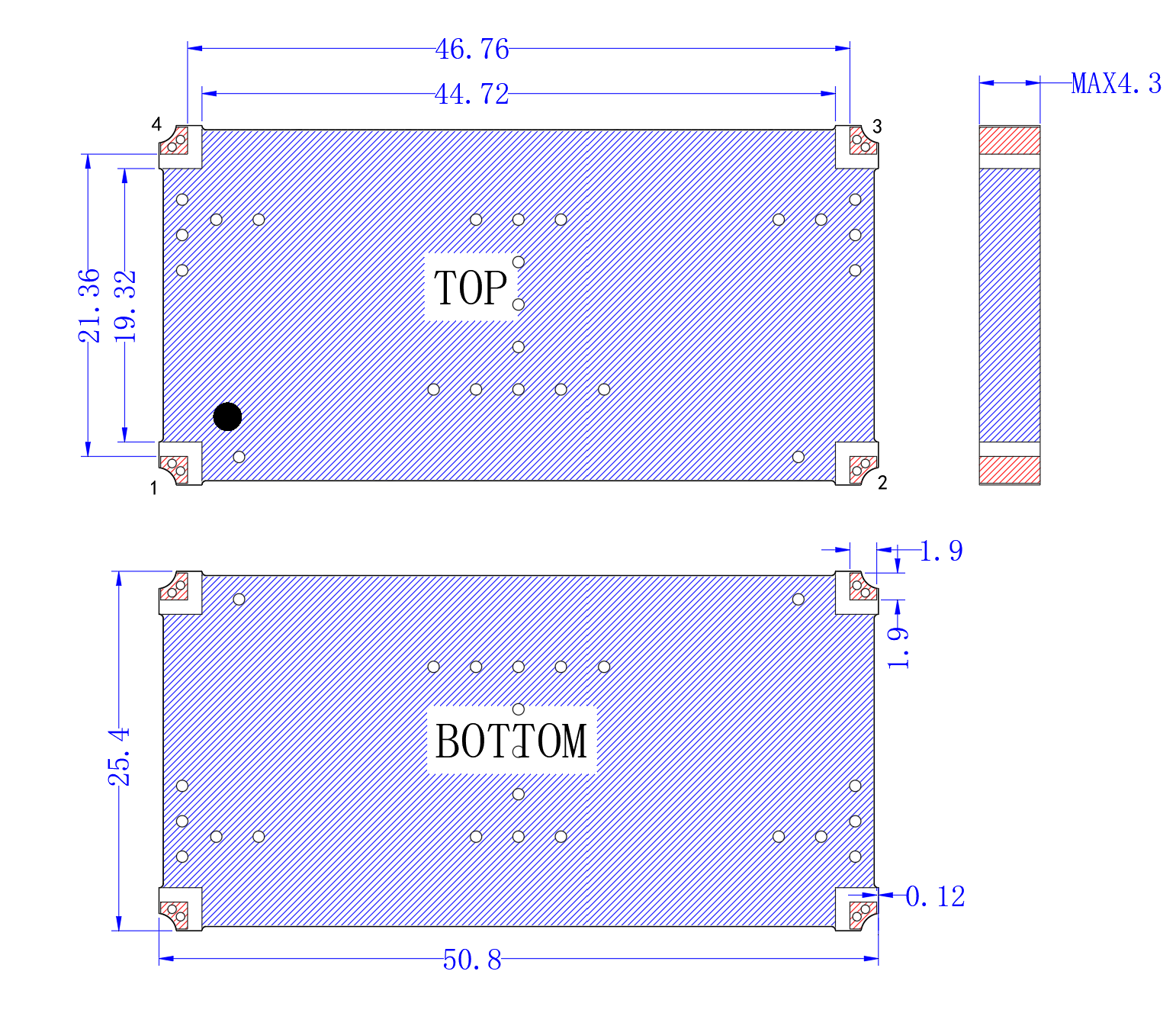

| 接口形式 | 表面贴装 |
| 工作温度 | -45~+85℃设计保证 |
| 储存温度 | -55~+105℃设计保证 |
| 质量等级 | 工业级 |
| IN | 1 | 2 | 3 | 4 |
| ISO | 2 | 1 | 4 | 3 |
| 0° | 3 | 4 | 1 | 2 |
| -90° | 4 | 3 | 2 | 1 |

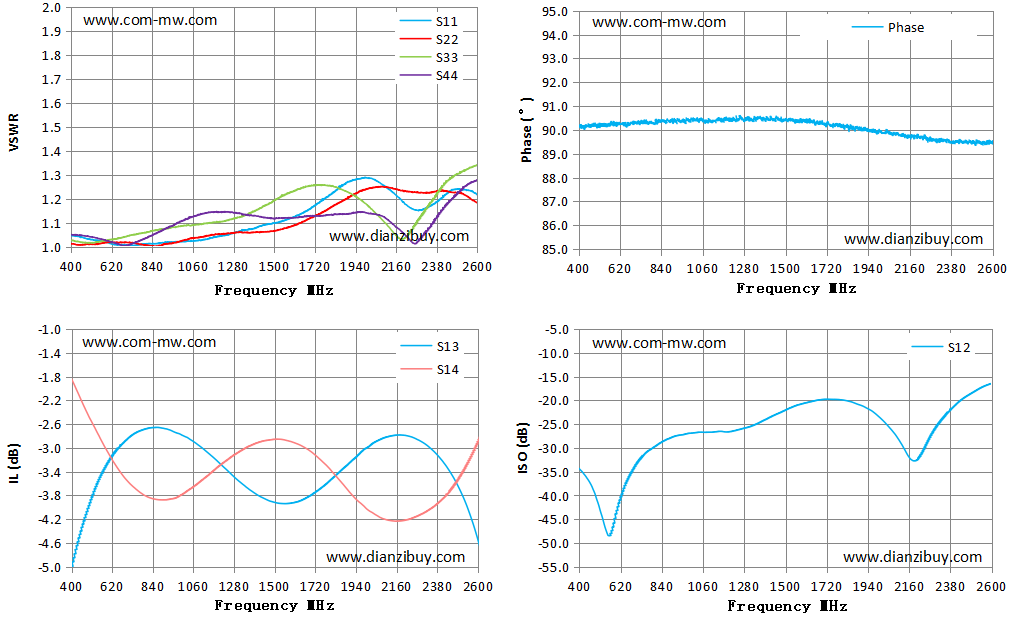

| Frequency MHz | S11 驻波 | S33 驻波 | S13 损耗 | S14 损耗 | 相位 | S12 隔离 |
| 400 | 1.05 | 1.03 | -4.96 | -1.78 | 90.16 | -34.46 |
| 500 | 1.03 | 1.02 | -3.85 | -2.45 | 90.37 | -41.72 |
| 800 | 1.01 | 1.06 | -2.60 | -3.73 | 90.41 | -29.71 |
| 1000 | 1.02 | 1.09 | -2.69 | -3.68 | 90.43 | -26.87 |
| 1200 | 1.04 | 1.10 | -3.18 | -3.22 | 89.98 | -26.57 |
| 1500 | 1.10 | 1.19 | -3.82 | -2.76 | 89.49 | -21.98 |
| 1800 | 1.22 | 1.25 | -3.41 | -3.24 | 89.82 | -19.90 |
| 2000 | 1.29 | 1.18 | -2.85 | -3.89 | 88.94 | -23.52 |
| 2200 | 1.19 | 1.03 | -2.64 | -4.07 | 88.89 | -32.51 |
| 2500 | 1.24 | 1.31 | -3.52 | -3.32 | 90.09 | -18.25 |
| 2600 | 1.22 | 1.34 | -4.38 | -2.71 | 88.70 | -16.41 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持260℃回流焊。 |
