| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 500 | ~ | 2500 | MHz |
| 插入损耗 | 0.4 | 0.5 | dB | |
| 理论损耗 | 3 | dB | ||
| 隔离度 | 17 | 20 | dB | |
| 驻波比 | 1.3 | 1.4 | ||
| 幅度平衡 | ±0.7 | dB | ||
| 相位平衡 | ±3 | ° |
| 功率容量 | 100W设计保证 |
| 相位 | 90°电桥 |
| 阻抗 | 50Ω |

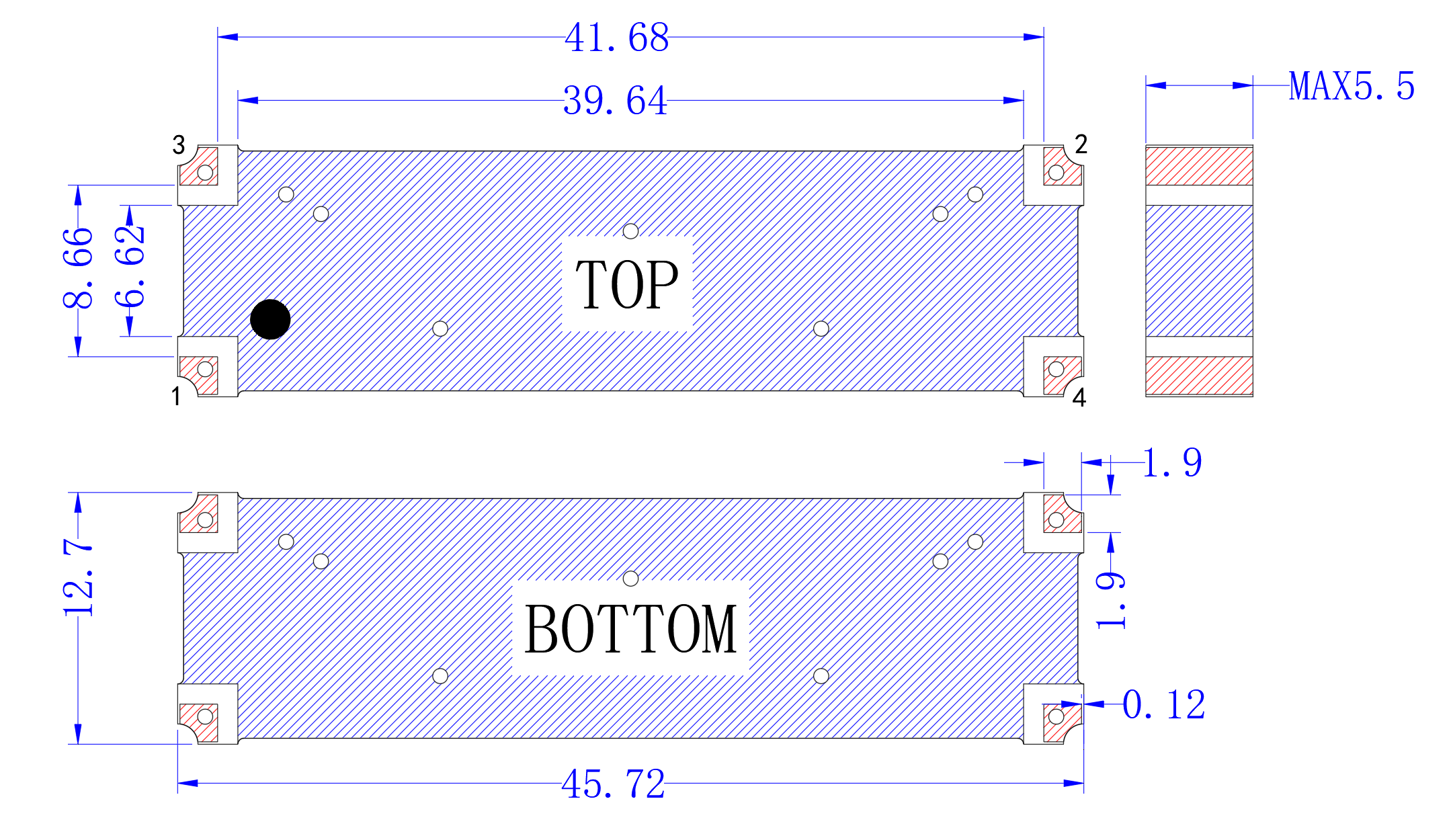

| 接口形式 | 表面贴装 |
| 工作温度 | -45~+85℃设计保证 |
| 储存温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |
| ROHS | 满足 |
| 其它 | 替代IPP-7017 |
功分
| IN | 1 | 2 | 3 | 4 |
| ISO | 4 | 3 | 2 | 1 |
| 0° | 3 | 4 | 1 | 2 |
| -90° | 2 | 1 | 4 | 3 |
| OUT | 1 | 2 | 3 | 4 |
| ISO | 4 | 3 | 2 | 1 |
| 0° | 2 | 1 | 4 | 3 |
| -90° | 3 | 4 | 1 | 2 |

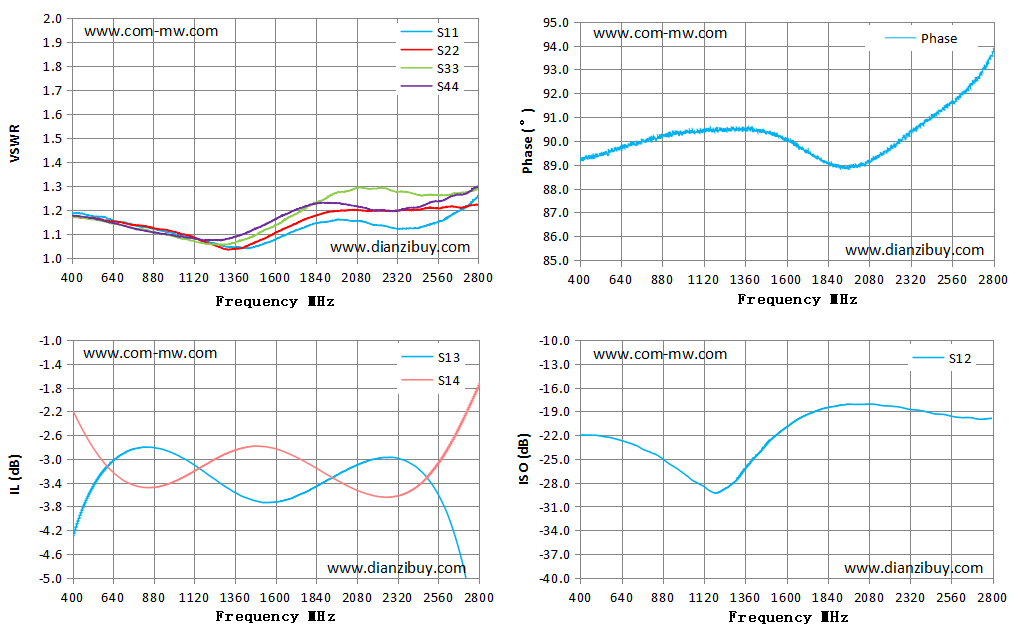

| Frequency MHz | S11 驻波 | S33驻波 | S13 损耗 | S14 损耗 | 相位 | S12 隔离 |
| 400 | 1.19 | 1.17 | -4.31 | -2.19 | 89.16 | -22.00 |
| 500 | 1.18 | 1.16 | -3.57 | -2.72 | 89.42 | -22.04 |
| 800 | 1.13 | 1.12 | -2.81 | -3.47 | 90.01 | -24.09 |
| 1100 | 1.08 | 1.07 | -3.07 | -3.23 | 90.47 | -28.27 |
| 1500 | 1.05 | 1.10 | -3.72 | -2.79 | 90.41 | -22.69 |
| 1800 | 1.14 | 1.22 | -3.52 | -3.09 | 89.25 | -18.71 |
| 2000 | 1.16 | 1.28 | -3.21 | -3.42 | 89.99 | -18.13 |
| 2200 | 1.14 | 1.29 | -2.99 | -3.63 | 89.68 | -18.32 |
| 2500 | 1.14 | 1.26 | -3.34 | -3.29 | 91.32 | -19.36 |
| 2600 | 1.16 | 1.26 | -3.84 | -2.90 | 91.81 | -19.76 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 支持245℃回流焊。 |
