表面贴装，小尺寸，大功率电桥
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 2500 | ~ | 6000 | MHz |
| 插入损耗 | 0.4 | dB | ||
| 隔离度 | 18 | 20 | dB | |
| 驻波比 | 1.3 | |||
| 幅度平衡 | ±0.75 | dB | ||
| 相位平衡 | ±5 | ° |
| 功率容量 | 100W |
| 相位 | 90°电桥 |
| 阻抗 | 50Ω |

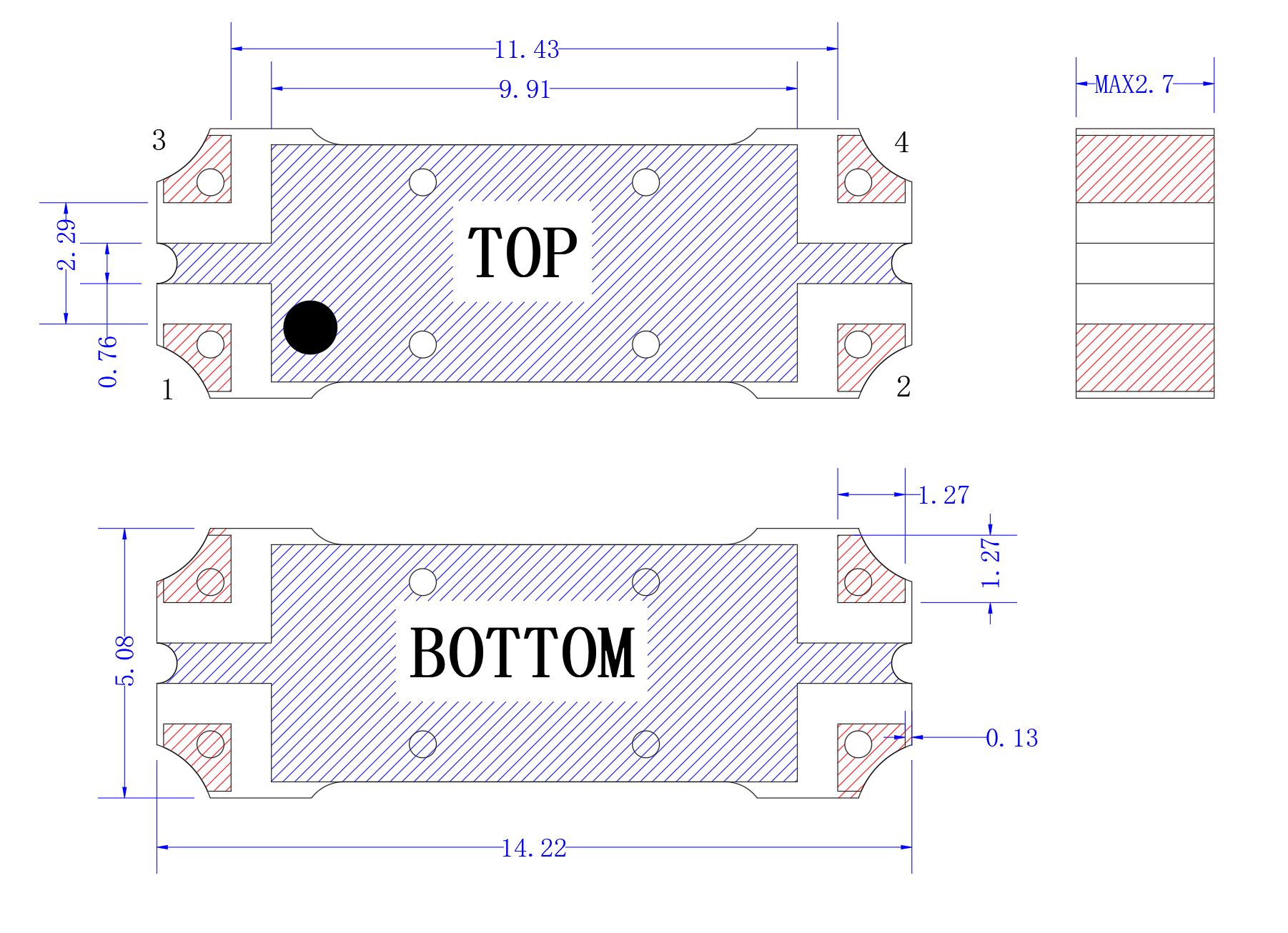

| 接口形式 | 表面贴装 |
| 工作温度 | -45~+85℃设计保证 |
| 储存温度 | -55~+105℃设计保证 |
| 质量等级 | 工业级 |
| 替代型号 | IPP-7004 |
| IN | 1 | 2 | 3 | 4 |
| ISO | 2 | 1 | 4 | 3 |
| 0° | 3 | 4 | 1 | 2 |
| -90° | 4 | 3 | 2 | 1 |

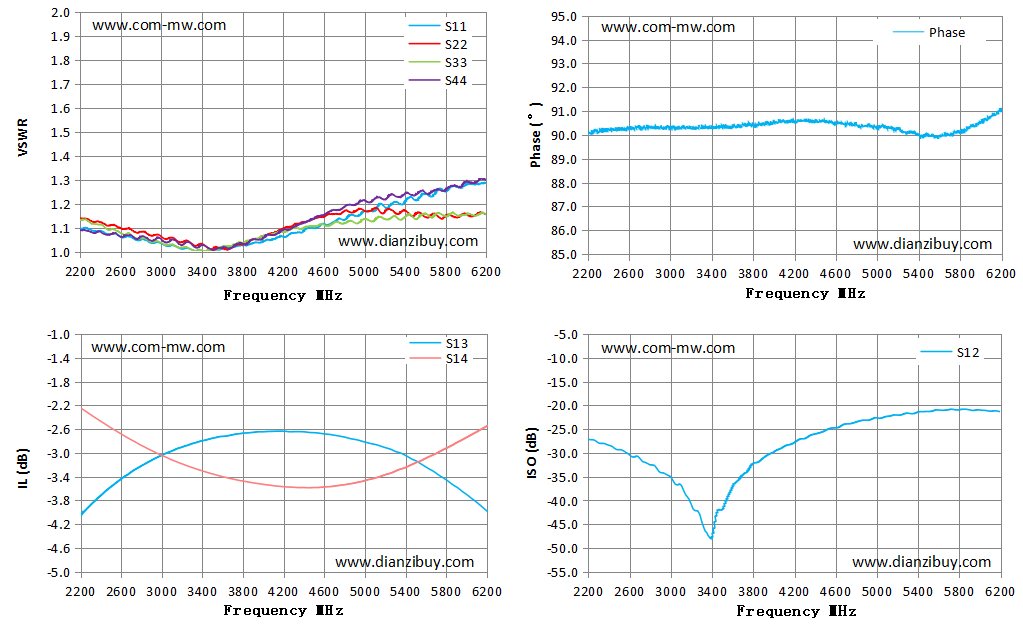

| Frequency MHz | S11 驻波 | S44 驻波 | S13 损耗 dB | S14 损耗 dB | 相位 ° | S12 隔离 dB |
| 2200 | 1.10 | 1.09 | -4.05 | -2.24 | 90.12 | -27.17 |
| 2500 | 1.07 | 1.07 | -3.56 | -2.58 | 90.31 | -29.30 |
| 3000 | 1.03 | 1.05 | -3.04 | -3.04 | 90.27 | -35.12 |
| 3200 | 1.01 | 1.03 | -2.89 | -3.18 | 90.29 | -40.92 |
| 3500 | 1.01 | 1.01 | -2.75 | -3.35 | 90.30 | -41.78 |
| 4000 | 1.04 | 1.06 | -2.64 | -3.53 | 90.61 | -29.71 |
| 4200 | 1.06 | 1.09 | -2.63 | -3.57 | 90.55 | -27.72 |
| 4500 | 1.10 | 1.14 | -2.66 | -3.58 | 90.53 | -25.21 |
| 5000 | 1.17 | 1.22 | -2.82 | -3.46 | 90.33 | -22.63 |
| 5200 | 1.84 | 1.21 | -2.91 | -3.36 | 90.21 | -22.06 |
| 5500 | 1.21 | 1.24 | -3.13 | -3.16 | 89.97 | -21.29 |
| 6000 | 1.28 | 1.29 | -3.70 | -2.73 | 90.53 | -20.98 |
| 6200 | 1.29 | 1.30 | -3.97 | -2.54 | 91.01 | -21.32 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持260℃回流焊。 |
